【導讀】近日，Microchip Technology Inc.在德國舉行的嵌入式世界大會上宣布發布全新PIC16(L)F1769系列8位PIC® 單片機（MCU）產品。該系列是首款可提供多達兩個獨立閉環通道的PIC MCU。新型MCU可實現高級模擬和數字集成的靈活互連，提升系統性能并簡化設計。
Microchip MCU8部門副總裁Steve Drehobl表示：“PIC16F1769系列真正強大的功能在于能夠?qū)崿F(xiàn)片上外設的互連，從而根據特定的應用來創建定制化功能。再加上能夠同時控制獨立閉環通道，新產品的功能遠遠超出了傳統低成本8位 PIC MCU。”
這是通過新增的可編程斜坡發生器（PRG）來實現的，該發生器可自動實現坡度并進行斜坡補償，提高了混合電源轉換應用的穩定性和效率。此外， PRG還可對系統變化做出實時的、快至納秒級的響應，而無需CPU對多個獨立功率通道進行交互。這使客戶得以縮短延遲及減少元件數量，同時提高系統效率。

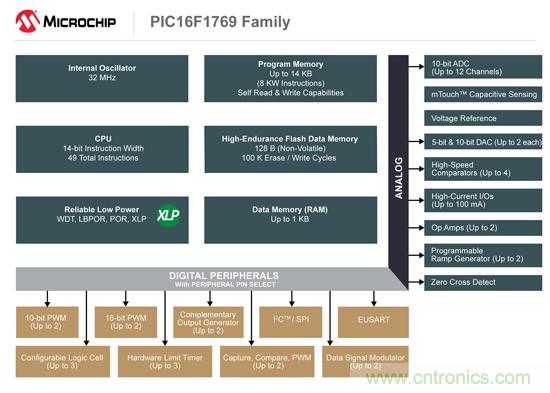

PIC16F1769系列集成了多個智能模擬和數字外設，包括三態運算放大器、10位模數轉換器（ADC）、5位和10位數模轉換器（DAC）、10位和16位PWM、高速比較器以及兩個100 mA大電流I/O。這些集成外設結合在一起可有助于支持多個獨立閉環功率通道和系統管理的需求，并且為簡化設計提供了一個8位平臺，在實現更高效率和提升性能的同時還有助于消除電源轉換系統中的眾多分立元件。
除電源轉換外設之外，新型PIC MCU還擁有獨特的基于硬件的LED調光控制功能，該功能通過數據信號調制器（DSM）、運算放大器以及16位PWM的互連實現。這些外設相結合創建了LED調光引擎，可實現同步切換控制并消除LED電流過沖和衰減。而輸出開關的同步有助于平滑調光，最大限度地減少顏色漂移，延長LED使用壽命并減少發熱。該系列產品還備有多個獨立于內核的外設（CIP），例如可配置邏輯單元（CLC）、互補輸出發生器（COG）和過零檢測（ZCD）。這些CIP將8位PIC MCU的性能提升到了一個新的水平，它們的設計初衷即在進行初始配置之后無需代碼或CPU監管也可處理任務、維持運行。因此，它們簡化了復雜控制系統的實現，使設計人員能夠靈活創新。同時，CLC外設令設計人員能夠按照具體應用創建定制化的邏輯和互連，減少中斷延遲，從而節省代碼空間并增加功能性。COG外設是一個功能強大的波形發生器，能夠生成互補波形，并對關鍵參數進行精細控制，這些參數包括相位、死區、消隱、緊急關斷狀態和錯誤恢復策略等。它提供了一個高性價比的解決方案，既節省了電路板空間又降低了元件成本。此外，ZCD可檢測高壓交流信號的過零點，非常適用于TRIAC控制功能。
這些新型8位PIC MCU可提供多個獨立閉環功率通道和系統管理功能，適用于各種電源、電池管理、LED照明、汽車內外部照明及通用應用。除此之外，新產品家族還提供了EUSART、I2C™/ SPI以及超低功耗（XLP）技術，且每款產品均提供14至20引腳的小尺寸封裝。
