【導讀】根據逆變器的特點，光伏電站逆變器選型方法：220V項目選用單相組串式逆變器，8KW-30KW選用三相組串式逆變器，50KW以上的項目，可以根據實際情況選用組串式逆變器和集中式逆變器。到底如何選取逆變器呢？本文將從不同方面為大家講逆變器選型須知。
國家能源局下放通知，2014年國內光伏新裝總容量達14G，其中分布式8G，地面電站6G。分布式光伏電站將迎來一個前所未有的發展機會。國家電網對分布式光伏電站要求如下：單個并網點小于6MW，年自發自用電量大于50%；8KW以下可接入220V；8KW-400KW可接入380V；400KW-6MW可接入10KV。根據逆變器的特點，光伏電站逆變器選型方法：220V項目選用單相組串式逆變器，8KW-30KW選用三相組串式逆變器，50KW以上的項目，可以根據實際情況選用組串式逆變器和集中式逆變器。
逆變器方案對比：
集中式逆變器：設備功率在50KW到630KW之間，功率器件采用大電流IGBT，系統拓撲結構采用DC-AC一級電力電子器件變換全橋逆變，工頻隔離變壓器的方式，防護等級一般為IP20。體積較大，室內立式安裝。
組串式逆變器：功率小于30KW，功率開關管采用小電流的MOSFET，拓撲結構采用DC-DC-BOOST升壓和DC-AC全橋逆變兩級電力電子器件變換，防護等級一般為IP65。體積較小，可室外臂掛式安裝。
系統主要器件對比：
集中式逆變器：光伏組件，直流電纜，匯流箱，直流電纜，直流匯流配電，直流電纜，逆變器，隔離變壓器，交流配電，電網。
組串式逆變器：組件，直流電纜，逆變器，交流配電，電網。
主要優缺點和適應場合：
1、集中式逆變器一般用于日照均勻的大型廠房，荒漠電站，地面電站等大型發電系統中，系統總功率大，一般是兆瓦級以上。
主要優勢有：
（1） 逆變器數量少，便于管理；
（2） 逆變器元器件數量少，可靠性高；
（3） 諧波含量少，直流分量少電能質量高；
（4） 逆變器集成度高，功率密度大，成本低；
（5） 逆變器各種保護功能齊全，電站安全性高；
（6） 有功率因素調節功能和低電壓穿越功能，電網調節性好。
[page]
主要缺點有：
（1） 直流匯流箱故障率較高，影響整個系統。
（2） 集中式逆變器MPPT電壓范圍窄，一般為450-820V，組件配置不靈活。在陰雨天，霧氣多的部區，發電時間短。
（3） 逆變器機房安裝部署困難、需要專用的機房和設備。
（4） 逆變器自身耗電以及機房通風散熱耗電，系統維護相對復雜。
（5） 集中式并網逆變系統中，組件方陣經過兩次匯流到達逆變器，逆變器最大功率跟蹤功能（MPPT）不能監控到每一路組件的運行情況，因此不可能使每一路組件都處于最佳工作點，當有一塊組件發生故障或者被陰影遮擋，會影響整個系統的發電效率。
（6） 集中式并網逆變系統中無冗余能力，如有發生故障停機，整個系統將停止發電。
2、組串式逆變器適用于中小型屋頂光伏發電系統，小型地面電站。
主要優勢有：
（1） 組串式逆變器采用模塊化設計，每個光伏串對應一個逆變器，直流端具有最大功率跟蹤功能，交流端并聯并網，其優點是不受組串間模塊差異，和陰影遮擋的影響，同時減少光伏電池組件最佳工作點與逆變器不匹配的情況，最大程度增加了發電量。
（2） 組串式逆變器MPPT電壓范圍寬，一般為250-800V，組件配置更為靈活。在陰雨天，霧氣多的部區，發電時間長。
（3） 組串式并網逆變器的體積小、重量輕，搬運和安裝都非常方便，不需要專業工具和設備，也不需要專門的配電室，在各種應用中都能夠簡化施工、減少占地，直流線路連接也不需要直流匯流箱和直流配電柜等。組串式還具有自耗電低、故障影響小、更換維護方便等優勢。
主要缺點有：
（1） 電子元器件較多，功率器件和信號電路在同一塊板上，設計和制造的難度大，可靠性稍差。
（2） 功率器件電氣間隙小，不適合高海拔地區。戶外型安裝，風吹日曬很容易導致外殼和散熱片老化。
（3） 不帶隔離變壓器設計，電氣安全性稍差，不適合薄膜組件負極接地系統，直流分量大，對電網影響大。
（4） 多個逆變器并聯時，總諧波高，單臺逆變器THDI可以控制到2%以上，但如果超過40臺逆變器并聯時，總諧波會迭加。而且較難抑制。
（5） 逆變器數量多，總故障率會升高，系統監控難度大。
（6） 沒有直流斷路器和交流斷路器，沒有直流熔斷器，當系統發生故障時，不容易斷開。
（7） 單臺逆變器可以實現零電壓穿越功能，但多機并聯時，零電壓穿越功能、無功調節、有功調節等功能實現較難。
[page]

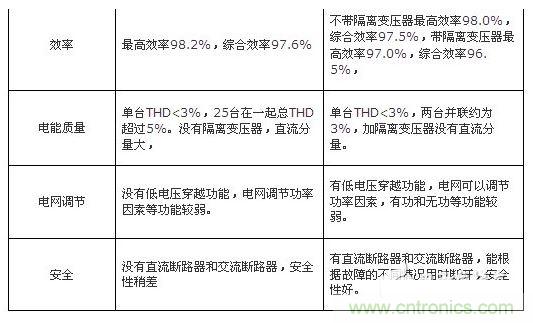

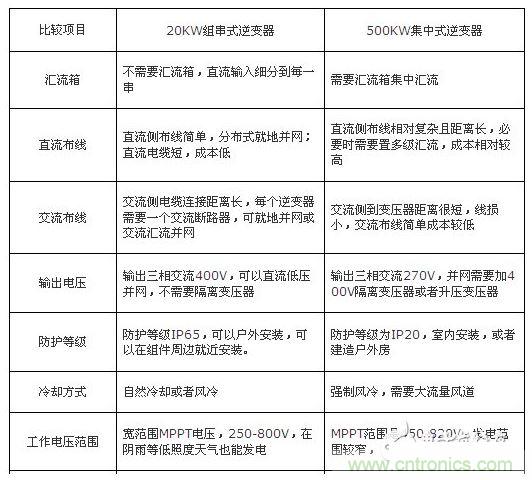

組串式20KW逆變器和集中式500KW逆變器比較

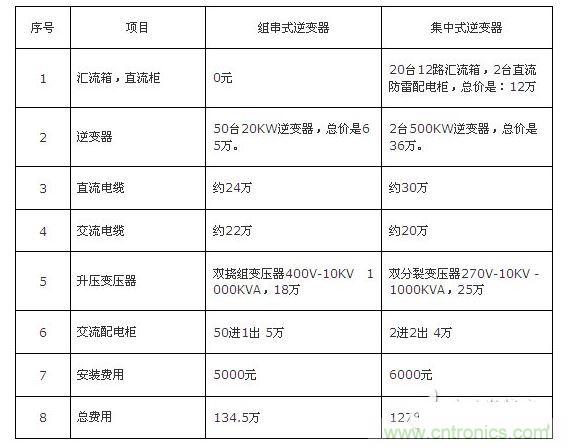

1MW光伏10KV并網系統費用比較

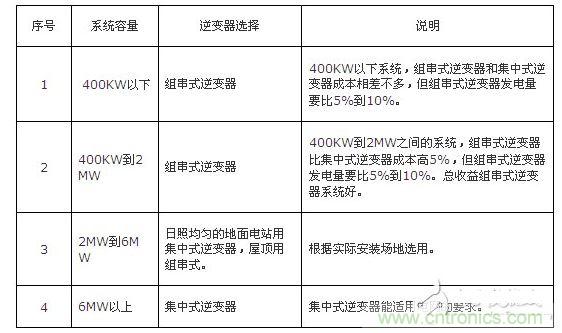

推薦配置
