三維影像分割器(imagesplitter)

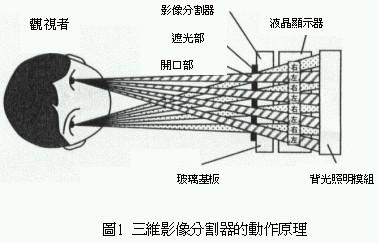

日本SANYO公司是最早從事有關三維立體影像技術的研究，早在94年曾推出不需專用眼鏡的三維立體影像分割器，利用這種影像分割器可用來觀賞立體動態影像，基本上它是根據視差障礙(parallaxbarrier)原理使影像交互排列先通過細長的縱列光柵后才由兩眼捕捉觀察，由于進入左、右眼的縱向影像因視差障礙器被分開，造成左、右眼所捕捉的影像產生微小偏離，最后經由視網膜當作三維影像讀取(圖1)。
利用這種原理可以針對觀視者觀賞畫面時的最適當位置，除了提供觀視者左右兩眼影像之外，由影像正面的顯示區到最適距離所函蓋的區域，對觀視者而言就變成正常的立體三次元影像。不過兩眼視線相鄰處的影像，會被左、右兩眼在無意識狀態下捕捉讀取形成所謂的逆視領域，換句話說使用這種三維立體影像分割器的觀視者必需固定在一定的觀視位置才能產生立體視覺效果(圖2)。
[page]
為了改善上述缺失因此開發出頭部檢測系統(headtrackingsystem)，利用這種檢測系統可隨時偵測觀視者頭部位置，一旦產生逆視領域時顯示器會立即切換左右兩眼所讀取的影像，如此一來不但可以防止逆視問題的發生，還可以擴大三次元立體影像的可觀視范圍.

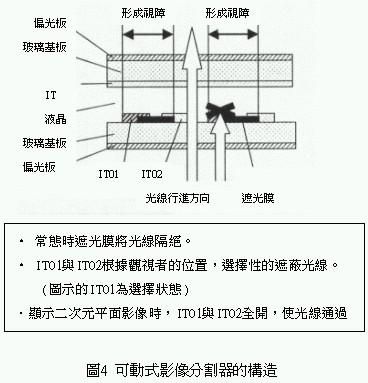

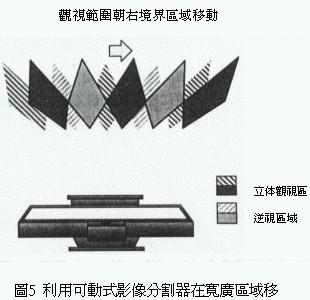

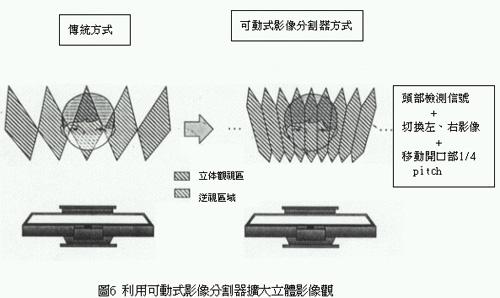

然而實際使用上頭部檢測系統時，卻發現各菱形區域界面非長狹窄，造成觀視者感受到微妙的重疊影像、失真(crosstalk)與黑色縱紋等觀視性不佳及眼睛極易酸痛疲勞反效果。有鑒于此SANYO將該系統改成由液晶所構成的電子驅動型可動式頭部檢測系統(圖4)，如果觀視者的頭部移動至界面區域時，該新型頭部檢測系統可以立即檢測，同時移動上述三維立體影像分割器的開口部(圖5)，也就是說它是利用檢測器隨時偵測、監控觀視者的頭部位置，并將偵測結果feedback給影像分割器，調整、控制液晶顯示器上所顯示的左、右兩眼的影像位置，利用這種新技術觀視者可以觀看到范圍極廣的三次元立體影像(圖6)。
[page]
三維影像顯示器
上述的電子驅動液晶頭部檢測系統最大缺憾是立體觀視區域內的觀視距離(由顯示器的畫面到觀視者之距離)依然存在，因此在應用上受到極多的限制。為了縮短觀視距離并擴大應用領域，因此開發出新世代三次元顯示器。這種新型顯示器的特征為:
(A).大幅擴大立體觀視范圍(比以往提高三倍)

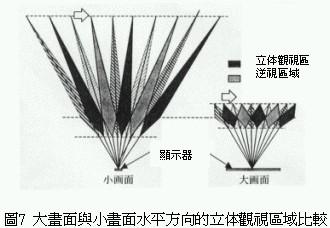

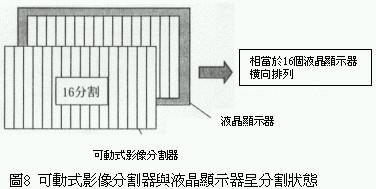

傳統的不需專用眼鏡的三維立體影像顯示器，同樣水平方向時小畫面的前后方向的立體可視范圍比大畫面的立體可視范圍大(圖7)，這是因?yàn)樾‘嬅娴囊暯潜容^小，液晶顯示器與影像分割器較不容易產生所謂的moire干涉縞。利用這種物理現象將液晶顯示器與影像分割器，藉由電子方式分割成16等份各別掌控專屬區域(圖8)

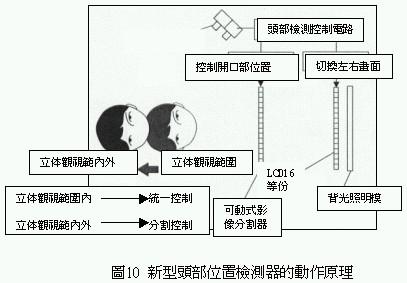

換言之它可針對觀視者的位置將上述影像分割器的開口部位置，以及液晶顯示器內的影像微調到最適當狀態，如此無論立體觀視遠、近，觀視者都可以觀賞到三次元立體影像。根據液晶顯示器上方的立體頭部檢測系統(stereoheadtrack)所偵測有關的觀視者二次元位置數據(前后左右)，同時控制并切換液晶顯示器左、右眼影像，以及影像分割器的開口部位置，對立體觀視區以外的觀視者則進行上述個別影像分割控制(圖9)、(圖10)，其結果如圖11所示前后方向的立體觀視區比以往擴大三倍以上。[page]
(B).可有效掌控最適當?shù)牧Ⅲw觀視區
以往的顯示器立體觀視區以外的部位極易發生波紋、失真或局部逆視等問題，造成觀視者眼睛容易疲勞、不易觀賞立體影像等問題。上述新型電子式影像分割器與液晶顯示器，可以隨時監控觀視者的狀況，保持最適當?shù)牧Ⅲw觀視位置。
(C).可顯示高畫質二次元影像
只需關閉電子驅動的液晶顯示器的shutter，便可獲得與一般平面顯示器同等質的二次元影像。
(D).成本低廉
上述新型電子式影像分割器與液晶顯示器的控制方法與結構都非常簡單，因此它具有低價化的潛力。
三維影像顯示器的應用
目前三維影像顯示器主要是應用在工作站(workstation)、漫畫、卡通等動畫制作、醫療用途、教育用途以及航空、汽車仿真教學、電子游樂器等領域。例如醫療用途的立體內視鏡、立體顯微鏡、利用導引系統之手術、利用CT、MRI之醫療診斷、視覺機能檢查、醫療教育、醫療訓練等等。
雖然新世代三次元立體顯示器解決許多缺點，并大幅增加立體觀視范圍，不過卻也面臨消費者認知度不足、價格昂貴、祇能單人使用等實用面的挑戰。有關單人使用的問題，目前已擬定計劃朝多方向探索、開發多人使用的立體顯示器，除此之外制作精度、量產性與波紋的掌控也是有待克服的項目之一。預期未來三次元立體影像的市場會隨著軟、硬件技術的進步不斷的擴大，這意味著隨時掌握市場的脈動，適時提供相關技術變的更加重要。
