【導讀】文章預計，電子元件到2076年將會變成透明，利用量子力學性能，并集成單個應用所需的所有元件，包括受到大腦啟發的內部電源集成。此外，3D封裝將會變得普遍，而電路板將會類似于紐約市的地形圖。
透明元件
來源：LG

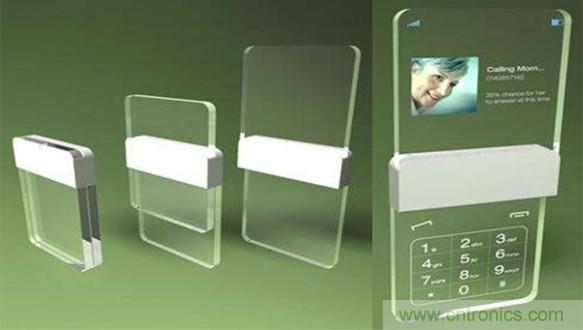

未來，所有元器件都將提供透明版本，從而實現令人驚嘆的透明智能手機和其他設備。現在已經有了透明薄膜導體和電阻器，透明電容器、三極管和電感器正在原型設計當中。最終，完全透明的電子設備（如上圖的智能手機）將會問世并流行起來。
基于流體的夾層冷卻技術
來源：IBM

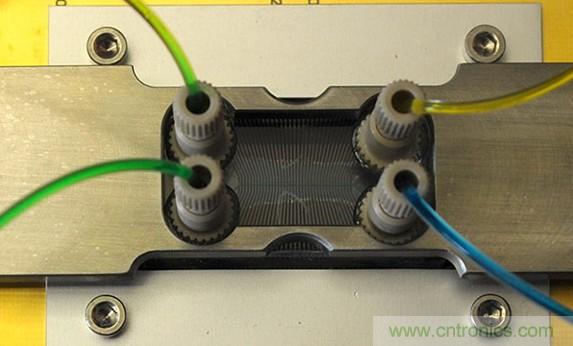

IBM單通道測試芯片正被用于利用電化學活性流體研究依賴流量的能量轉換。IBM蘇黎世的科學家受到人腦的啟發，正在探索一種新的方式，用含電化學活性氧化還原物質的液體來為計算機芯片進行供電和冷卻。IBM的科學家開發了基于流體的夾層冷卻技術，該技術可分別用0.1升每分鐘每層和幾升每分鐘的流量消除掉180W/cm2和3kW/cm3的熱量。流動速度為1m/s，流體元素在堆棧中花的時間為10ms。最近有研究工作表明，夾層冷卻技術還可以以電化學的方式為未來的芯片堆疊供電。在芯片堆疊中，基于流體的電源的工作原理類似于電池：使用中央電極為流體（電解質）充電，并在芯片堆疊中直接對電極放電。IBM的科學家認為這種技術可能在2030年最先公布。
電子鼻

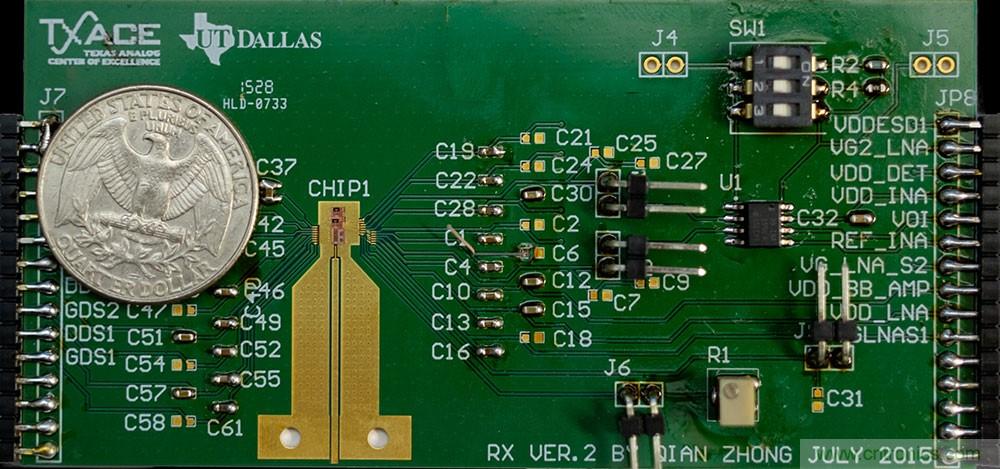

美國半導體研究聯盟最近宣布，他們正在利用半導體技術開發一種價格便宜的電子鼻，這種產品可用于呼吸分析，進而用于廣泛的健康診斷。雖然現在設備可采用化合物半導體進行呼吸分析，但它們笨重，成本太貴，不適合商業應用。
集中在達拉斯市得克薩斯大學（UT Dallas）、由德州模擬卓越研究中心（TxACE）SRC資助的研究工作的研究人員及俄亥俄州立大學和萊特州立大學的合作人員，正在利用可讓電子鼻還遠未到2076年就能變得便宜的CMOS集成電路技術對其進行調整。
量子計算機
來源：IBM

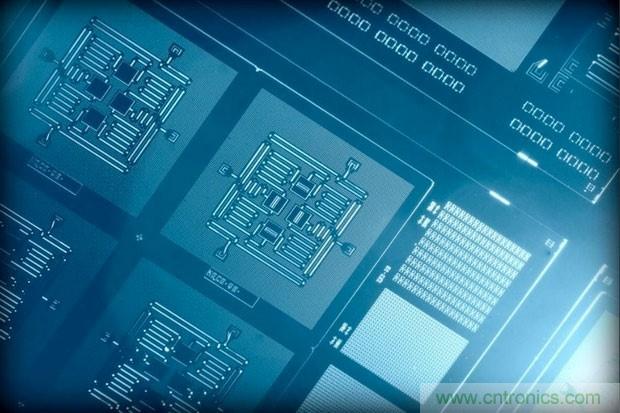

IBM和許多其他電腦廠商都在試圖破解通用量子計算機的難題。圖中，IBM展示了其x-y“瓦片”的概念，它允許量子計算機在兩個維度上進行縮放。在照片中，正方形格子中的每個瓦片上有4個超導量子位用來檢測兩種類型的量子誤差（比特誤差和相位誤差）——要想隨時間呈指數倍地擴大量子計算機的功率就需要對其進行檢測。

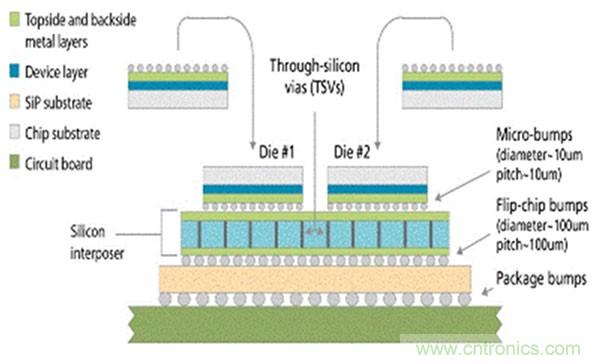

分層3D封裝
來源：Smoltek
上圖Smoltek公司的復雜應用利用包括凸點、微凸點、穿透硅通孔（TSV）、硅中介層及長在裸片層與層之間的標準通孔在內的3D互連技術，將物聯網（IoT）設備的所有功能集成到了單一封裝中。整個系統級芯片（SoC）將容納在單個封裝中。
類腦憶阻器
來源：莫斯科物理技術學院（MIPT）

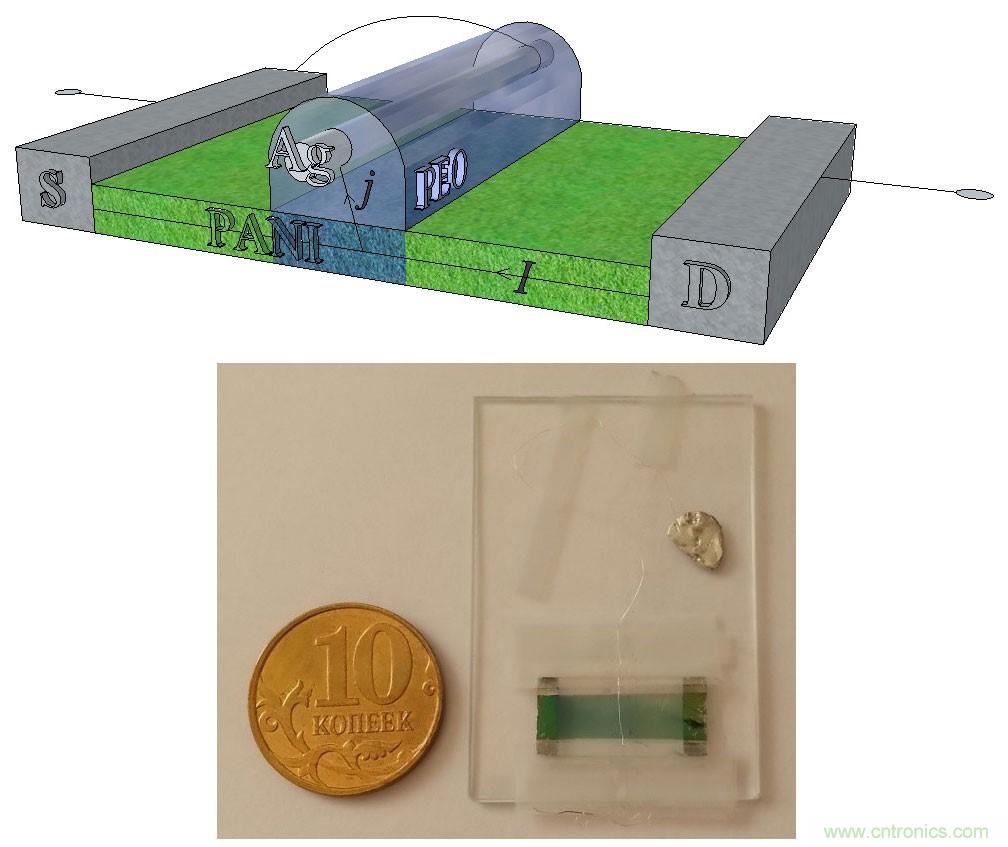

未來的類腦混合信號神經形態計算機將構建在俄羅斯創造的這種被稱為憶阻器的器件的微型化（納米或甚至埃級）的版本上（憶阻器之所以叫這個名字，是因為它能通過改變其阻值記住有多少電流流過它，就像連接大腦神經元的概念一樣）。加州大學伯克利分校Leon Chua發明的這種憶阻器是通過聚苯胺制造的，并已被證明能夠?qū)崿F(xiàn)Marvin Minsky感知器（上圖頂部）。憶阻器的原型還是相當大的，但研究人員表示，它可以縮小到10納米（上圖底部）。

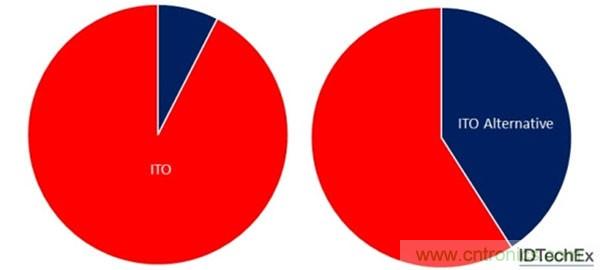

氧化銦錫（ITO）替代品
來源：市場研究公司IDTechEx發布的“Transparent Conductive Films 2016-2026: Forecasts, Markets, Technologies”
這兩個餅圖表明氧化銦錫（ITO）盡管其價格不斷升級，卻仍將在現有的應用中保持主導地位，但碳納米管漿料等替代品將隨著新興應用的市場增長而逐漸拉近。現有和傳統應用的當前市場（左）是由ITO主導，但到2026年，替代材料（主要用于新的應用領域）將會減弱ITO的主導地位（右）。
3D混合存儲立方體
來源：美光

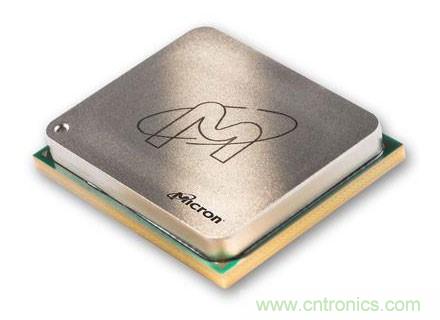

美光的3D混合存儲立方體這時還只是一個“胖”芯片封裝，但最終將變成一個立方體。事實上，PCB板上將會放進不同高度的3D芯片，這看上去就像是紐約市的地形圖。美光目前的“立方體”使用數千個TSV，將DRAM芯片堆放到彼此的頂部。這不僅能夠節省電路板空間，而且還能憑借堆棧底部的輸入/輸出（I/O）邏輯芯片實現超高速接口。立方體還能從低延遲速度和到相鄰處理器的高速數據傳送的優勢中受益。事實上，英特爾正在用美光的混合內存立方體研發其72內核的Xeon Phi處理器，聲稱每個Xeon Phi封裝內包含有16GB超低延遲存儲器。
固態硬盤（SSD）中的多位閃存

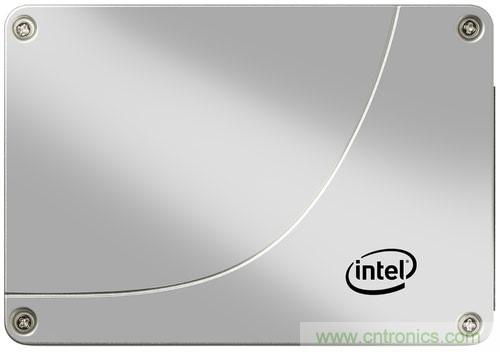

英特爾做出了回到內存業務的明智選擇，現在不僅在生產固態硬盤（SSD，如圖），而且在生產內部的高密度閃存芯片。英特爾的閃存芯片通過在每個單元中使用多個電壓電平（每個電平代表一個不同的位），進一步增加了密度。多位閃存在固態硬盤領域前景看好（英特爾將其稱為多級單元），它采用了25nm NAND閃存以及英特爾目前的高耐用性技術（HET）。到2076年，3D存儲立方體將包含微小的固態硬盤，這些固態硬盤將會無處不在，而不僅是在數據中心、金融服務、互聯網門戶網站和搜索引擎等高可靠性和高密度的應用中使用。
賽道內存
來源：加州大學戴維斯分校

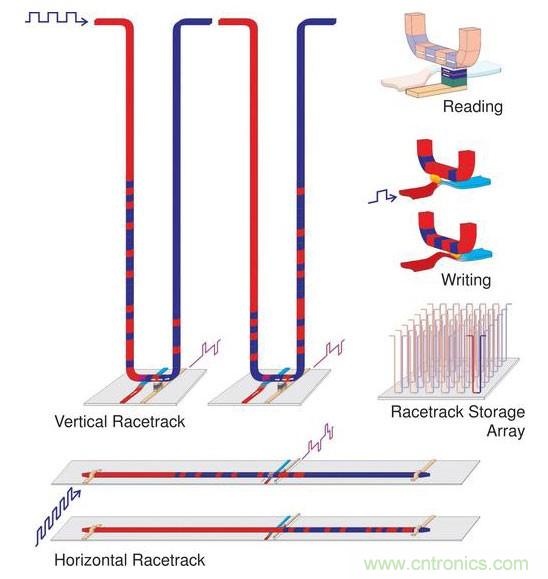

賽道內存是IBM發明的技術，但是現在加州大學戴維斯分校的研究人員正在對其完善。到2076年，這些超高密度的線性存儲器件將最終替換掉至今仍在使用的珍貴的磁帶檔案。加州大學戴維斯分校正在使用一種有前景的新材料，來使賽道內存走出實驗室，并作為標準元件走向生產中。加州大學戴維斯分校的研究人員與美國半導體研究聯盟（北卡羅來納州三角研究園）合作，正在利用微小的納米線（就像長長的磁帶），縮小賽道內存的尺寸。但是，與磁帶不同，代表比特的磁疇是沿固定的導線移動。研究人員聲稱相比其它任何存儲技術，該技術能夠?qū)崿F(xiàn)速度更快、更可靠、擁有超高容量和功耗更低的內存。
文章來源于電子技術設計。
