在電路設計當中，開關電源掌控著開關管的開通和關斷的時間比率，在電路中發揮著最基礎但是又不可取代的作用。正因為非常重要，所以開關電源的測試也變得異常重要。本篇文章就將為大家介紹一種簡單輕松的開關電源測試方法。
該方案比較試合輸入為AC220V功率輸出5W到500W之間、無PFC電路的開關電源供應的簡單檢測。
需要用到的材料：交流調壓器0—300VAC2KW、功率計、電子負載、示波器、60W白熾燈和燈座各一只、腳踏開關兩只和電源線材。
工作原理：

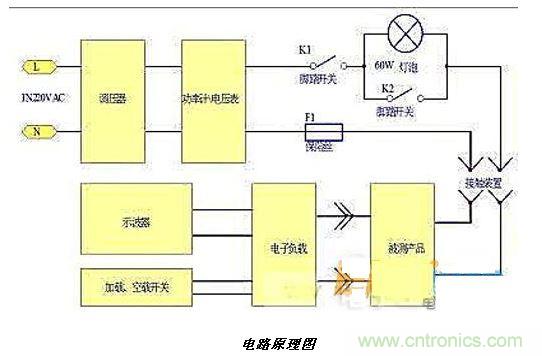

連接被測產品，調壓器調節到被測產品的輸入電壓值，當合上K1時電流由燈泡流向被測產品，此時如果被測產品有過流可能，燈泡上的電壓降增大會使燈泡發光，經實驗在輸入AC220V時負載功耗不大于25W時燈泡亮度肉眼看不見的。正常的產品空載一般都在3W到5W之間。
空載正常的產品如果需要加上負載測試只需合上K2讓燈泡失去工作。通過經驗的累積，我們發現開關電源開關元件損壞原因一般是過流伴有爆炸現象，因過壓損壞的可能很小。配合上單片機對空載功率、被測產品輸出的電壓、紋波檢測后去合上K2并控制電子負載的加載開關，最后已加載的被測產品直接通電測試(K1開關三次)合格提示。
單片機功能：AD1如同功率計(用磁環取樣)第一個值是空載值，二個值是加上負載值。AD2被測產品輸出的電壓值，第一個值是空載值，二個值是加上負載值。
控制的開關有K1、K2，加負載開關K一只(電平指示：空載燈0加負載1)。
