【導讀】日前，泰克科技在上海、深圳、北京三地的高速實驗室舉辦了巡回的USB、PCIe、SATA/SAS和HDMI接收機免費測試活動，測試設備的主角是強大 且價格不菲的BERTScope。泰克科技的這種“高速實驗室開放日”活動在美國已經舉辦過一定年頭了，這是首次在中國舉辦，意味著中國的設計水準和項目 先進性與國際水平已相差無幾！
借助本次免費測試活動的東風，筆者有幸能夠前往泰克高速實驗室一睹BERTScope的風采，并全程體驗了PCIE3.0/USB3.0/SATA/SAS接收機實測過程。首先來分享幾張活動現場的照片，其中一張照片中拿著小本子認真記錄的小伙子是客戶方富士康服務器部門的測試工程師，他們的測試項目主要是服務器SATA/PCIe接收機。在與泰克專家們互動過程中，他和同事們展現出來的認真勁兒令人印象深刻！

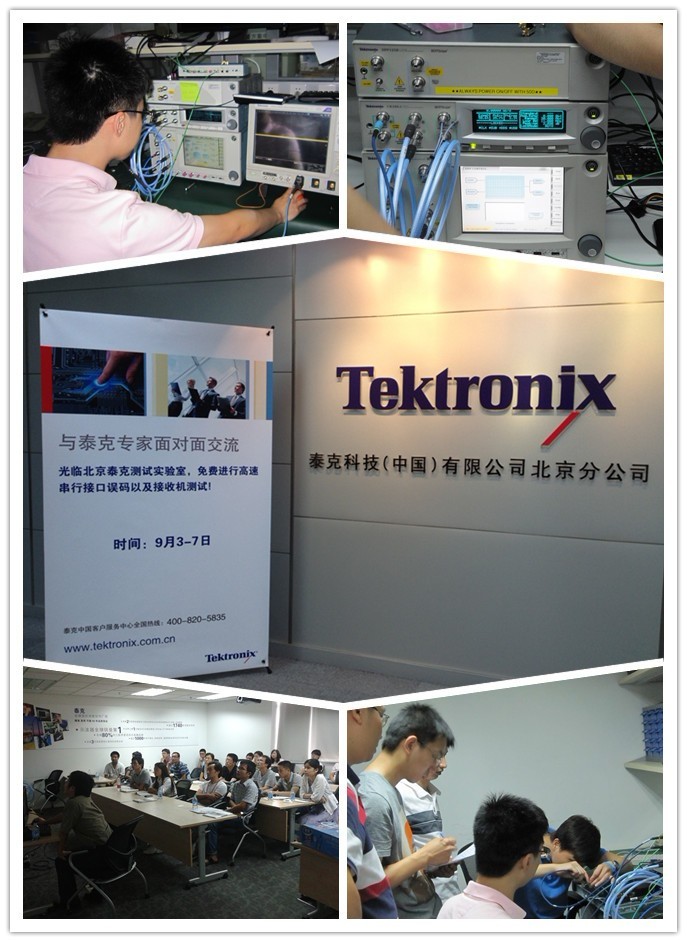

圖1. 泰克三地高速實驗室PCIE3.0/USB3.0/SATA/SAS免費測試活動現場。
帶上DUT ，So Easy！
可能您會心存疑慮，在這個倡導貼心服務的時代，提供免費測試服務為何是讓客戶來到泰克的高速實驗室而不是泰克人員去到客戶那里進行？
“像我們富士康這樣的大企業，因為要考慮產品信息的保密及公司的安保制度，外面公司進入本公司的審批過程會非常復雜。反而我們去到泰克專業的實驗室，只要帶上需要測試的板子就可以了，這可大大提高效率。”參加泰克高速實驗室免費測試活動深圳站的富士康服務器部門測試負責人表示。
同時，讓客戶來泰克實驗室的另一主要原因還在于測試環境的穩定性問題，因為高速接口接收機Rx的測試很復雜，相關貴重儀器搬動到另外一個地方就得花費大量時間重新校準設置，而越是復雜的系統越脆弱，這就導致測試結果不一定準確，即耗時又耗力，有時候甚至因為一些“匪夷所思”的問題導致實驗失敗。泰克這種務實的科學態度受到客戶的高度認同，所以客戶聽聞在上海、深圳、北京三站有此活動都是趨之若鶩！
此外，泰克的資深應用工程師指出，客戶的DUT可能是第一次測試，剛POWER ON，客戶也不清楚自己的DUT具體狀態，加之Rx測試有很多初始值的設置，而只有在達到這些初始條件后DUT才能進入環回的狀態，才有辦法做測試。泰克公司在活動前會給客戶先演示具有參考意義的Golden Demo，它可以讓客戶了解到原來Rx測試必須經過怎樣的程序才能進入環回模式，確保機器是運行在正常狀態。
況且，泰克實驗室的防靜電水準是按最高標準做的，這樣雙方就可以專注在測試上而不是糾結于儀器對環境的調整上，為客戶節省了大量的時間。所以帶上你的DUT來泰克實驗室，高速測試就是這么簡單！
高投入、高價值的免費活動
帶上自己的DUT就可以在泰克高速實驗室進行免費測試，這一切看似很簡單，但實際上潛藏在這背后的無形成本卻很高，泰克的投入也很大。
正如此次泰克免費測試活動的全程負責人、泰克高級業務拓展經理Allen Wang所指出的：“客戶的DUT拿過來能不能測是個未知數，這對我們的壓力不小，因為有很多未知的情況會發生。為了給客戶最好的體驗，在活動舉辦前我們要做非常多的準備工作，以使測試儀器處于測試所要求的狀態。不過只要能夠幫到客戶，就是對我們付出的最大回報，我們的價值也就得到了充分體現。” Allen在高速串行信號領域深耕了十幾年，是全亞洲罕有的BERTScope資深專家。
圖2. BERTScope資深專家、泰克高級業務拓展經理Allen Wang全程督導本次免費測試活動。
據悉，Allen本人和泰克各地的AE們在活動舉辦前加班加點辛勤工作，以確保活動順利舉辦，客戶能獲得最大的收獲，這從一個側面將此次活動的無形價值傳遞出來。
[page]
提高業界對Rx測試的重視，將經驗帶給中國廠商
Allen還對筆者強調了開展此次活動的一個重要目的也是一大價值，即它帶來了最先進的測試技術和方法，而這正是大多數中國本土廠商要面對的一個迫切而仍不被普遍重視的問題——Rx接收機測試。
“不管你愿不愿意，Rx測試都已經來了，當前第二代和第三代的高速串行數據標準如USB3 (5G), SATA Gen 3 (6G) and PCIE Gen 3 (8G)，其數據速率已經達到5G或者更高。可以說5G是一個風水嶺，當數據速率到達5Gbps時，一切都有可能發生。”Allen語重心長地指出。
即使發射機信號質量不錯，但經過長的傳輸通道后會受到很大影響，導致信號在接收機的眼圖是閉合的，快速的信號速率也會導致接收機錯誤地解讀輸入數據，造成系統錯誤。因此單純的發射機一致性測試不足以確保整個系統的誤碼率要求。如何才能保證接收端能正確地接收到信號，這給設計人員帶來了巨大的挑戰......
同時，Rx測試不止是測Rx，包括整個系統都得測。Rx的測試比Tx的測試復雜很多，多了很多以往在Tx測試中不用考慮的因素。Allen形象地比喻道：“以往測試Tx，假如將示波器看成是車子，那么加上四個輪子，即4根PROBE就可以做測試。但是對于BERTScope，除了輪子之外還要考慮道路狀況，主要原因在于Rx測試是一個系統等級的仿真，包括DUT的Tx，接受器的時鐘恢復、誤碼偵測等，所以接收機測試完整地體現了系統的質量。”
“隨著數據速率到了5Gbps以上，PCB的材料、走線等因素都會影響接受器的誤碼率問題，以往5G以下沒有這樣的顧慮，只要Tx的眼圖夠好，Rx基本上不會出問題。但是現在已經不是芯片等級的問題，而是上升到系統等級的問題，所以如果再不去關注Rx的問題，可能會經常面臨無法找到真正的root cause的窘境，因為再怎么檢查Tx，你覺得很好，可是系統就是有問題。找不出原因，Rx測試使得我們多了一個對象，可以去檢查系統的問題。”他進一步指出。
總體來說，泰克正是想通過這個活動把Rx測試的實際操作經驗和體驗帶給中國本土系統廠商，讓他們知道為什么要做Rx測試及怎樣做Rx測試，從而幫助提升整個行業的高速系統測試水平。Allen表示。
One-by-One，生動的實測體驗
除了將先進的技術帶給客戶，此次泰克高速實驗室免費測試活動還有一點需要特別提及，就是這種One-by-One的活動和普通的研討會的區別。
通常，我們對研討會很熟悉，大家很容易就會陷入研討會所展示的“完美”世界，一般是臺上的技術專家講什么，下面的聽眾就記錄什么，沒有互動反饋或互動反饋很少，更重要的是對測試過程中的細節沒有切身體驗。相反，泰克高速實驗室免費測試活動則可以帶給客戶活生生并且可以切身感受實驗過程的體驗，這種One-by-One的模式能夠讓客戶更多的了解測試的具體細節問題，同時也可以直接進行交流互動，更快速地解決問題。這是一個高端的設計和客戶互動互通的過程。
此外，BERTScope的很多優點，如果不通過實際的操作就很難體會到。“國內對Rx測試還很陌生，能夠接觸的機會也不多。知道Rx要測，但怎么測，要測到什么程度，需要哪些設備，要花多少預算，都不是很清楚，借由這樣的活動 讓客戶更實際的One-by-One地看到細節部分，非常詳細地看到測試里面會面臨的問題，而且比較直觀。”Allen指出。
[page]
BERTScope的前世今生
說了這么多，該來談談這次活動的設備“主角”——BERTScope。泰克科技在2010年4月宣布完成對SyntheSys Research 公司的收購，后者因推出集合了誤碼率測試儀、示波器、抖動分析儀于一體的創新產品BERTScope而聞名。此次收購將其為計算機行業、存儲行業和通信行業開發的領先高速信號完整性測試測量創新技術BERTScope納入到泰克信號測試產品家族。BERTScope與泰克示波器產品的功能結合在一起，使得泰克能夠為開發計算機、存儲器和通信產品的客戶提供一種全新的方法，測量串行系統的信號完整性。

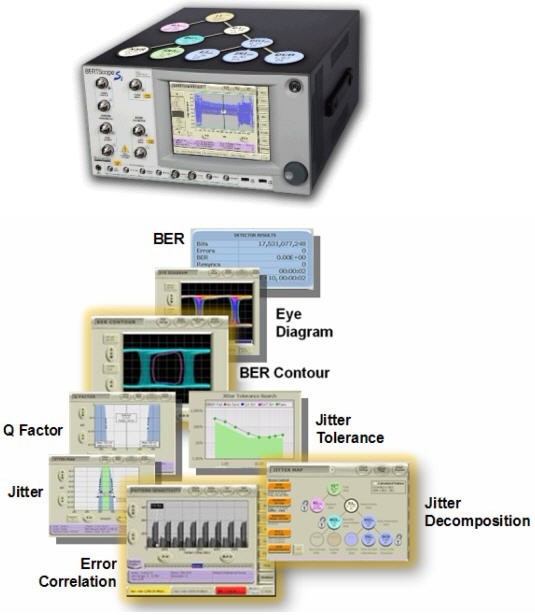

圖3.BERTScope系列產品融合了BERT和Scope的優點，抖動分析+誤碼率測試，可輕松完成高速系統調試。
BERTScope系列產品顧名思義，就是融合了誤碼率測試儀（BERT）和示波器（Scope）的優點于一身的高性能、高度集成、易于操作高速串行系統的測量、驗證和調試工具，完全能代替傳統的BERT完成誤碼率測試，并且還能實現眼圖分析、抖動分析等高性能示波器所能實現的指標測試。
BERTScope不僅能對Tx端信號進行眼圖和抖動分析，還可以根據規范的要求，進行Rx誤碼率以及抖動容限測試。特別是針對于計算機系統、通信中的高速總線標準（電接口或光接口），如PCIe、SATA、SAS、USB3.0、DP、Fibre Channel、802.3KR、SFP+等等，BERTScope提供了一體式最完備的物理層一致性測試方案。
對于BERTScope系列測試方案之外的其他相近的方案來說，要實現相同的測量通常需要三、四臺不同的儀器組合才能實現。所以，從整體解決方案的角度而言，BERTScope大大降低了整體測試方案的成本，同時避免了多臺儀器組合使用中復雜的連接和校準問題，極大的提高了測試效率和精確度。
富士康的測試工程師在本次活動的現場評價道：“我們正在做SATA 6接收機的測試，對BERTScope的主要感覺就是速度快，比如測試誤碼率，用BERTScope幾分鐘就可以了，可如果要用示波器，可能需要幾天時間。還有就是成本也很重要，現在一臺設備就能測，不用設置很多參數，一連上就能用。而以前的方案需要三、四臺不同的儀器組合才能實現，這樣精度就會下降，用一臺設備，測試結果的一致性好。泰克目前是這種設備唯一的供應商，其他廠商還沒有。”
