近年來，國家對教育的投入加大，各地教學樓的建設也隨之增加。根據近幾年對多棟教學樓的設計經驗，筆者對教學樓的配電設計加以淺析，希望對初次接觸教學樓電氣設計的人員能夠有所幫助。
一、供配電系統
一般的教學樓建筑面積在3000㎡~10000㎡，建筑總高度不超過24米。根據《建筑設計防火規范》GB50016-2006中第11.1.1條，根據室外消防水量的大小決定消防負荷的等級。教學樓通常采用低壓供電，電源取自校區內的箱式變，進線電源為~380、220V,50HZ。一般在教學樓的一層設置低壓配電室，在配電室進線配電柜內動力照明分別計量（二次計量）。照明配電回路一般每層按分區設分配電箱，每區從下至上為一個回路。照明、插座、微機室、無特殊動力設備的實驗室等均按照明負荷考慮。微機室及實驗室用電回路與正常的照明用電分開，比較普遍的作法是，幾個相同或相近功能的房間（比如幾個微機室或幾個實驗室），以同一個回路供電。
二、實驗室配電
實驗室內教學用電應采用專用的回路供電。每個實驗室配備教學專用配電箱。每個物理實驗室、化學實驗室用電量均可按10KW進行預留，每個生物實驗室可按5KW進行預留。實驗室專用配電箱內設電源控制總開關，可按每個實驗組作分支回路預留出實驗臺交流電源，每個回路采用漏電斷路器保護；專用配電箱內另設一路三相供電支路引至講臺控制中心，講臺控制中心內設直流整流裝置，由講臺控制中心分別引出直流分支電源至各組實驗臺。在實驗室內，除墻上插座電源配線在墻內暗敷外，實驗桌電源地面暗敷，出地面處以0.6米防水彎頭保護，講臺內電源出地面處以0.3米防水彎頭保護。
三、計算機室配電
計算機室的教學用電亦應采用專用的回路供電。每個能容納50人的標準計算機室教學用電可按20KW計算。計算機室內每個配電箱內除了本房間的空調用電回路、墻上插座用電回路外，還要預留若干個單相支路，每個支路采用漏電斷路器保護。
四、照明系統
教學樓以教室、辦公室為主，以熒光燈為主要照明光源。

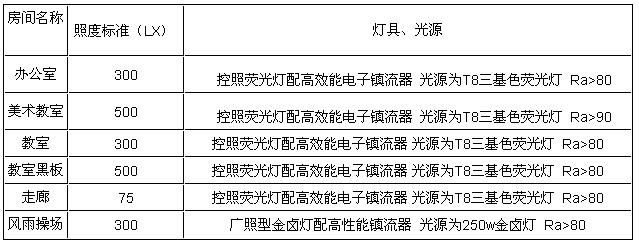

各房間照度值及燈具、光源的選擇見下表:
五、防雷與接地
首先，通過計算判定建筑的防雷類別，多層教學樓以三類防雷建筑物居多，也有的屬于二類防雷建筑。屋面明敷避雷帶，利用基礎鋼筋作為接地極，利用柱筋做為引下線。防雷、低壓工作接地、弱電系統接地采用聯合接地體，接地電阻小于1歐姆。電源進線處及網絡中心配電箱內設浪涌吸收器，防止雷電波侵入對弱電設備造成傷害。建筑物設置總等電位聯結，在配電室設總等電位聯結端子箱、將電源進線的PE線、公共設施的金屬管道、建筑物金屬結構等可靠連接。建筑低壓配電系統接地形式采用TN-C-S系統，建筑物內中性線與PE線嚴格分開。在微機室、弱電機房設接地端子板供弱電系統工作接地使用。教學樓在電源進戶處裝設過電壓保護器(SPD)，并在電子設備處（如微機室、語音室、弱電間的專用配電箱處）裝設SPD。
六、消防聯動系統
一般多層教學樓的消防聯動僅限于消火栓啟動按鈕與消防泵的聯動，還有的包括防火卷簾附近的探測器組與卷簾的聯動。但目前，有的教學樓工程從消防排煙方面考慮，通風專業要求加設排煙風機等消防設備。此種情況下，電氣專業應配合其作火災自動報警及消防排煙聯動控制系統。在電井、門廳及走廊等處設置感煙探測器。
七、弱電系統
教學樓弱電系統一般包括：廣播及電鈴系統、電話系統、電視轉播與閉路電視系統、綜合布線系統等部分。單獨設置弱電機房（主控室），電話系統、綜合布線系統共用該機房。廣播設備在廣播室或弱電機房。
1、廣播及電鈴系統：在教學樓內走廊及教室設廣播揚聲器，上下課鈴聲由廣播揚聲器播放。在公共場所設置功率不大于3W的揚聲器。廣播系統分層分區設計，辦公室與教室分開，學年（分層）分開。
2、電話系統：本工程辦公室均設直撥電話插座，走廊設磁卡電話。
3、電視轉播與閉路電視系統：有線電視電纜引自市政有線電視網絡，每個教室均設有線電視用戶終端，信號源取自樓弱電機房（主控室）內的多媒體演播制作主機。
4、綜合布線系統：綜合布線系統的總配線間設在弱電機房（主控室）。教學樓內設建筑物主干布線子系統，工作區布線子系統，線纜選用超五類四對（8芯）雙絞線（UTP），保證網絡中每個信息點的速率能達到100Mbps的帶寬。系統支持語音數據（寬帶校園網）信號的傳輸。各教室、辦公室均設信息插座。
八、電氣節能設計
1、各項用電設備選用國家推薦的節能產品。
2、照明設計嚴格按照國家規定的照度標準及照明功率密度（LPD）設計，選用合理的控制方式，以利節能。
3、選用高效節能的燈具及光源。
