【導讀】承前：從過濾水的流程來看電源濾波的指導思想，及引出電源供電網絡軌道PDN。本節：從PDN的角度，看看濾波電容在電源噪聲濾除時起到什么作用，同時討論下電容的特性，諧振頻率，安裝電感等。
承前：從過濾水的流程來看電源濾波的指導思想，及引出電源供電網絡軌道PDN。
本節：從PDN的角度，看看濾波電容在電源噪聲濾除時起到什么作用，同時討論下電容的特性，諧振頻率，安裝電感等。
這一篇是“電源是不是必須從濾波電容進入芯片管腳”的最后一篇，換個方式，先來開門見山，亮出觀點和結論，再逐一解釋：
1、隨著系統工作頻率的提升，PDN噪聲對應的頻段也在提高
2、濾波電容的諧振頻率點變化不大，比如說，常見的0.1uf的電容，考慮了安裝電感之后，諧振頻率點基本都在10~15M之間，濾除噪聲的作用范圍有限
3、隨著多層板的普及，平板電容在板級扮演著高頻電容的角色
4、封裝內電容和Die電容，對高頻噪聲起決定作用
第一條不需要解釋，我們從頻域來考慮PDN問題的時候，噪聲的頻譜分布范圍最好能覆蓋到信號的截止頻率。
第二條，我們來看看常見電容的諧振頻率點以及安裝電感的評估。

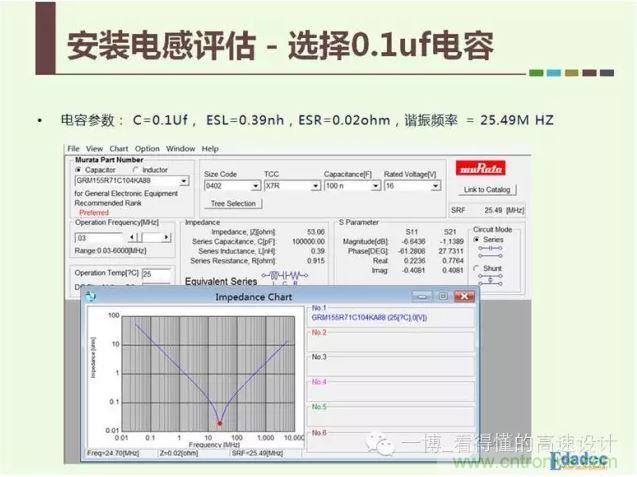

圖1是一個Murata 0402封裝，0.1uf電容的參數，諧振頻率25M左右
圖1
[page]

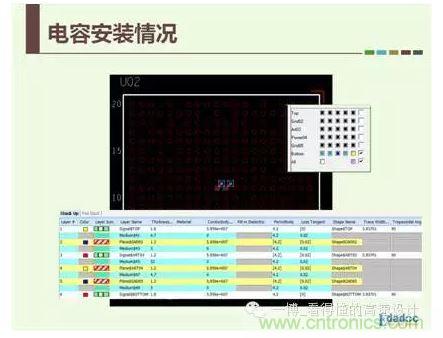

圖2是把電容安裝到一個6層板上面，層疊如左圖所示，4、5層是電源地平面對，右圖是安裝之后仿真的諧振頻率，大約是10M左右
圖2
通過簡單的計算，我們就可以評估出電容的安裝電感。
電容諧振頻率的計算公式：
安裝之后的諧振頻率為10.1427 MHZ，假定電容值不變，這樣反推出來電感為2.4597 nH，本例中安裝電感大小約為2.07nH。
[page]

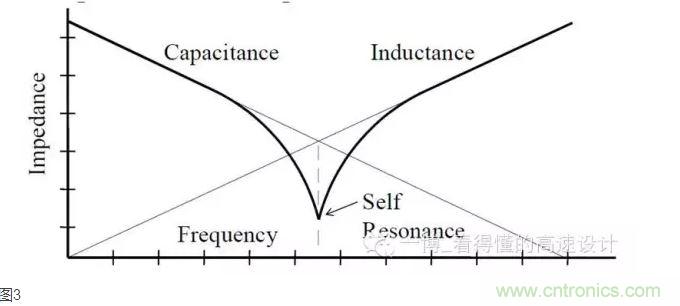

從圖3可以看出，電容在諧振頻率點之后呈現感性，電容起作用的頻率范圍不會超過諧振頻率點的2~3倍。
第三條，板級更高頻率的噪聲怎么辦？多層板設計時注意電源地之間緊耦合，可以成為更加高頻的平板間電容。

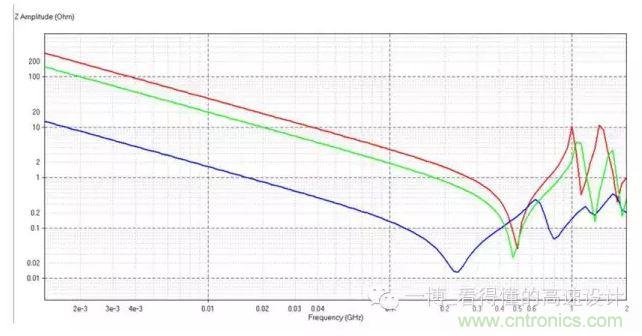

圖4是2013年高速先生團隊在研究埋容設計的案例，給出了幾種不同電源地間距的平板阻抗曲線：
電源地間距28.31mil，電源地耦合較差，波形為紅色
電源地間距4.2mil，增加電源地耦合，波形為綠色
使用埋容材料3M_C Ply，間距0.56mil，波形為藍色
能看到平板電容諧振頻率點較高，一般在200M以上，能有效應對幾百兆的高頻電源噪聲。
圖4
[page]

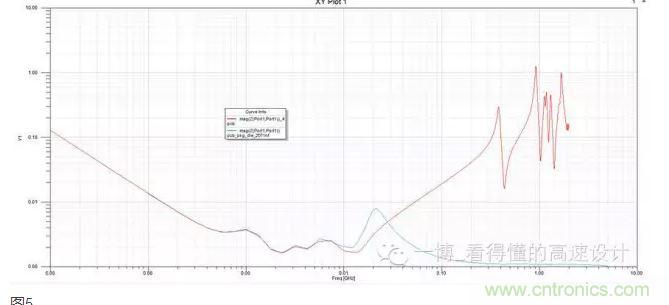

第四條，封裝電容和Die電容這里不做太多描述，只給出一個實際案例，圖5是某芯片，Die電容大小為2071NF。能看到Die電容起作用之后，30M以上的PDN阻抗基本完全被壓下來了。也就是說，30M以上的電源噪聲，進入芯片之后被Die電容濾除。系統設計時不需要考慮這個頻段以上的濾波。
7
圖5
“鐵路工人，各管一段”，濾波電容作為PDN的一個組成部分，只涵蓋了部分頻段的濾波效果。設計的時候，不需要特別指定電源必須從濾波電容進入芯片管腳。因?yàn)檫@樣設計往往會增加整體的安裝電感，反而影響濾波效果。
關于濾波電容正確的Fan out方式，會在高速先生其他系列的文章里面進行討論，敬請期待。
