【導讀】由于PTC能夠自動復原，許多電路設計師會選用它來處理可能頻繁發生過流現象的電路，實現低保修率和服務成本，確保系統持續運行并提供用戶透明度。本文以Littelfuse PTC為例，講解PTC的特性，并列出常用的PTC電路保護設計，供大家參考。
PTC特性
聚合物（正溫度系數）PTC與傳統保險絲裝置均會響應電路中過電流產生的熱量。 保險絲通過熔斷斷開電流，而PTC則在電流增大、溫度上升時由低阻狀態變?yōu)楦咦锠顟B(tài)，從而限制電流。 這兩種情形都稱為“跳閘”。 圖1顯示了PTC對于溫度變化的典型響應曲線。
圖1 PTC對于溫度變化的典型響應曲線
Littelfuse聚合物PTC主要采用高密度聚乙烯與石墨混合制成。 在發生過電流現象時，聚合物PTC將升溫并膨脹，從而造成導電粒子斷開接觸而中斷電流。
在發生過電流現象后的一般復原程序是切斷電源，讓設備冷卻下來。
泄漏電流
當PTC處于“跳閘狀態”時，它可通過將電流限制在低泄漏水平來保護電路。 泄漏電流范圍可從額定電壓下不足100毫安（mA）到更低電壓下的數百毫安（mA）不等。 而另一方面，保險絲在跳閘時會完全中斷電流，當出現過載電流時這種斷路可確保無泄漏電流。
分?jǐn)嚯娏?/strong>
PTC在額定電壓下具有最大的額定短路電流，亦稱為“分?jǐn)嗄芰?rdquo;或Imax。該故障電流水平為裝置能夠安全承受的最大電流，但切記，PTC實際上并不會切斷電流（請參閱上文的“泄漏電流”部分）。 Littelfuse PTC的一般額定短路電流為40A；對于電池疊片型PTC，該值可達100A。 保險絲則會切實斷開電流以響應過載狀況，它在額定電壓下的額定分?jǐn)嚯娏鞣秶鸀閹资才嗟?0,000安培不等。
額定工作電壓
常規Littelfuse PTC的額定電壓不超過60V，而保險絲的額定電壓則高達600V。
額定保持電流
PTC的額定保持（工作）電流最高可達14A，而保險絲最大電平可超過30A。
電阻
從產品規格中可以發現：在額定值相似的情況下，PTC的電阻是保險絲的兩倍（有時更高）。
機構認證
Littelfuse PTC已通過美nderwriters Laboratories公司的組件項目認證，符合UL熱敏電阻標準1434。 該裝置還通過了CSA元件驗收項目認證。
時間—電流特性
通過比較PTC和保險絲的時間—電流曲線可以發現，PTC的響應時間與Littelfuse Slo-Blo®保險絲的時延相當。
溫度重新定額
PTC的溫度上限一般為85°C，而保險絲的最大工作溫度為125°C。
在重新評定正常額定溫度時還需考慮環境溫度影響。 當PTC用于非室溫環境時，必須重新評定其保持和跳閘額定值。 例如，環境溫度的上升會降低額定保持電流及動作電流。 環境溫度的降低則將增大動作電流及保持電流。

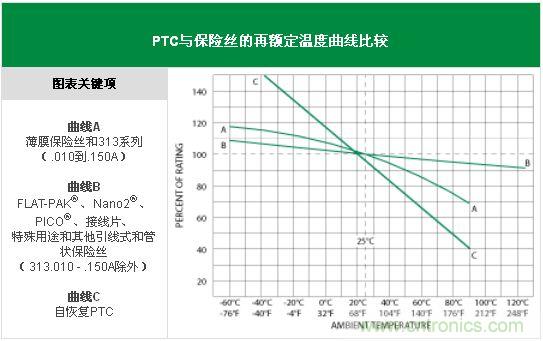

圖2為PTC與保險絲的再額定溫度曲線比較，表明在指定溫度下，PTC需要更頻繁地重新評定額定值。
圖2 PTC與保險絲的再額定溫度曲線比較
[page]常用PTC電路保護設計

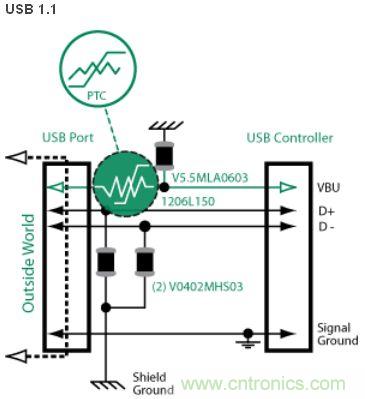

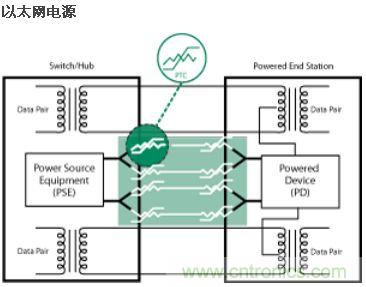

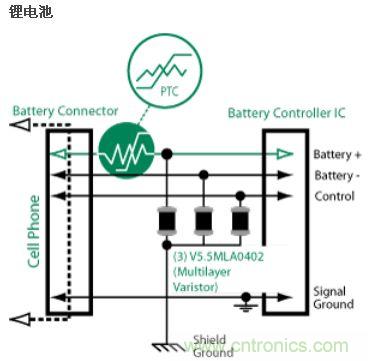

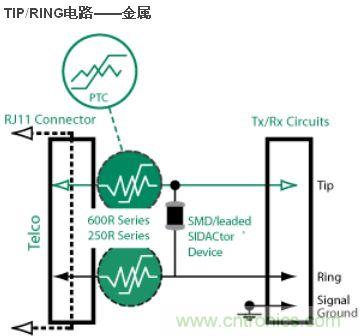

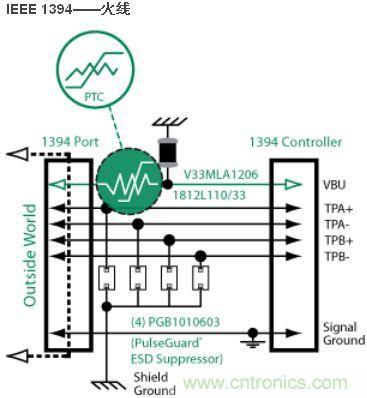

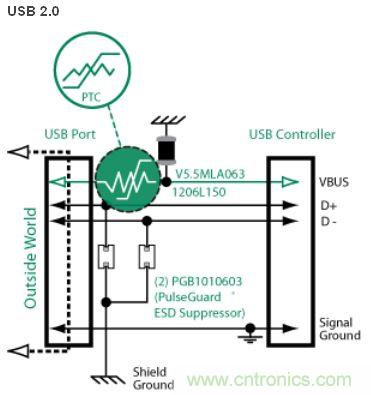

以下常用電路范例通過結合采用Littelfuse PTC與其他Littelfuse電路保護裝置來提供全面的保護方案。
