前言
最近幾年電路板非常流行所謂的「meander」導線，然而這種不規則（zigzag）導線隨著clock頻率不斷提高，設計人員也意識到必需使導線pattern盡可能完全相同。理論上從driver端至接收收端（receiver）直線距離有可能完全相同，不過事實上當兩者之間的距離越來越長時，導線pattern勢必成為不規則形狀，有鑒于此本文將透過實驗結果，深入探討直線狀與不規則狀的 pattern差異對電路的影響。
實驗步驟
圖1是實驗用印刷電路板的外觀，阻抗（impedance） Zo為50Ω，共有A～G 7種線路圖案（pattern）（圖2），pattern長度都是290mm，由于不規則layout因此pattern長度被壓縮成150mm，如圖3所示電路圖案都無直角彎曲設計。四層電路板為四層板總厚度1.6mm，第一層裝設電子組件，第二至第四層分別是接地層（earth）、Vcc層與電路圖（圖4），輻射資料是根據3米（meter）法則水平放置電路板量測水平偏波。
圖1 電路板的外觀

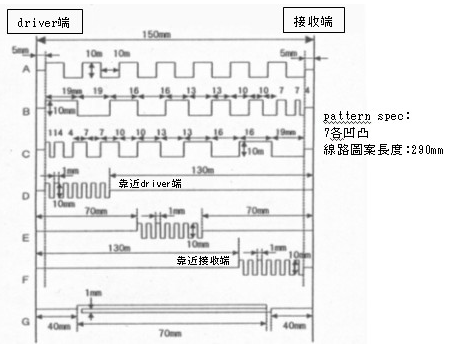

圖2 7種線路pattern對特性阻抗的影響

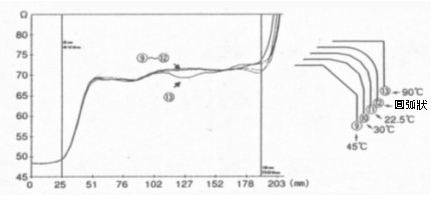

圖3 線路圖案彎曲與特性阻抗 Zo 的變化
圖4 實驗用電路
圖5是上述實驗所獲得的輻射資料。如圖所示7種線路圖案都有長70mm的直線部分，E與G的線路圖案的頻率為650～850MHz，直線部分長度為130 mm的；D與F的線路圖案有頻率為350～450MHz，具有較多的輻射。
若將電路板的誘電率ε列入考慮，并且假設電路板上的光速為時：
650 MHz的波長λ＝277mm，λ/4＝70mm
650 MHz的波長λ＝514mm，λ/4＝130mm
依此就可推論「線路圖案直線部分」與「造成輻射最大值的波長」兩者的關連性，也就是說線路圖案直線部分長度較短的A、B、C三線路圖案的輻射較低，相形之下D、E、F的輻射比較大；凹凸集中的D、E、F的輻射比凹凸分散的A、B、C大，G則無法納入檢討范圍。

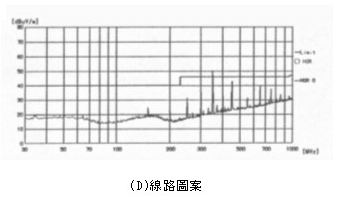

圖5 7種線路圖案產生的輻射
（1）。編號G的線路圖案除外，其它線路圖案的阻值Zo 并無明顯差異。
（2）。編號C、D的線路圖案，輸入端子正后方如果有凹凸時，其附近的阻值Zo 很高。
（3）。編號G的線路圖案特性極差。
必需注意的是包含編號G的線路圖案再內，線路圖案的「物理長度」物理長度皆為290mm

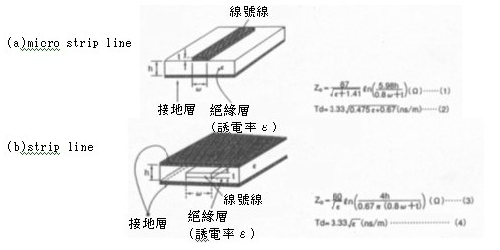

圖6 板上的線路圖案種類電路
[page]

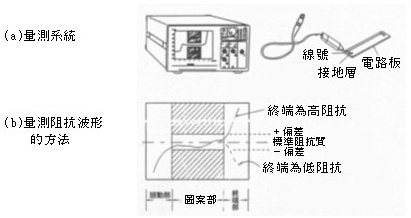

圖7 電路板的線路圖案特性阻抗量測系統

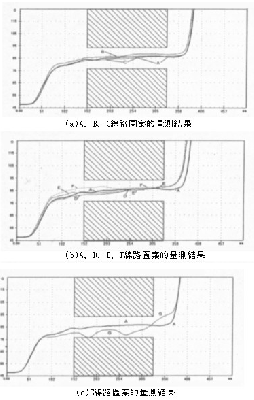

圖8 7種線路圖案利用TDR量測的特性阻抗值
相較之下「電氣長度」亦即330－152＝178mm幾乎成一定值。由以上結論出現下列兩個疑問：
（1）。一般都認為「電氣長度」與「物理長度」，可是線路圖案彎曲次數亦即凹凸次數與長度的關系為何？
（2）。半導體廠商對阻值Zo 的誤差量一般都設為±10%，上述實驗證明事實上誤差量可低于±5%，不過半導體廠商將來要如何定義輸入阻值？

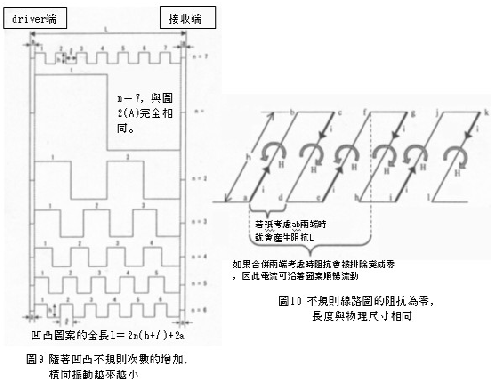

有關第（1）項的質疑例如圖8所示線路不規則為 ，圖案全長為L時：
的關系會成立，式中的亦即信號行進橫向合計尺寸與線路不規則n無關，也就是說必需抑制L的2nh，如此一來為了增加n必需減少h，因此圖9的線路不規則次數越多，圖案的h必需設法使它變得更小，然而圖8的不規則線路卻未發生L阻抗成份，且圖的信號未依照a→b→c→d→e路徑行進，卻由a→d→e→h→i路徑行進，主要原因由如圖10的說明便可獲得合理的解釋。
