首先，我們過一下AC（交流）和DC（直流）的概念。
何謂AC
Alternating Current（交流）的首字母縮寫。

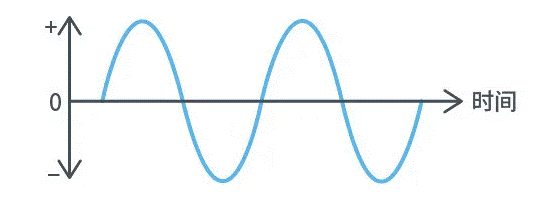

AC是大小和極性（方向）隨時間呈周期性變化的電流。
電流極性在1秒內的變化次數被稱為頻率，以Hz為單位表示。
何謂DC
Direct Current（直流）的首字母縮寫。
DC是極性（方向）不隨時間變化的電流。

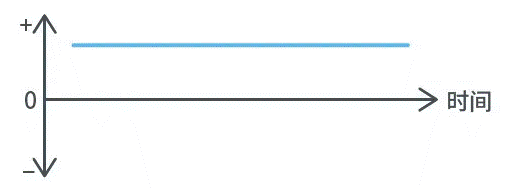

①流動極性（方向）和大小皆不隨時間變化的電流通常被稱為DC。

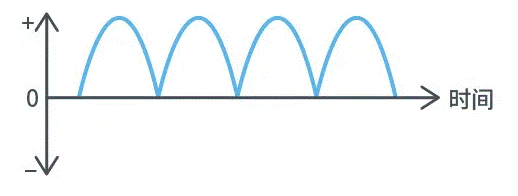

②流動極性不隨時間變化，但大小隨時間變化的電流也是DC，通常被稱為紋波電流 (Ripple current)。
一、AC/DC轉換器
何謂AC/DC轉換器？
AC/DC轉換器是指將AC（交流電壓）轉換成DC（直流電壓）的元件。
為什么需要AC/DC轉換器？
那是因為家庭住宅和樓房接收到的電壓是100V或200V的AC電壓。然而大家大部分使用的電器是在5V或3.3V的DC電壓下工作的。也就是說，如果不把AC電壓轉換成DC電壓，電器就不能工作。
其中也有電機、燈泡等可以用交流電壓驅動的產品，但電機與微控制器的控制電路連在一起，燈泡也變成節能LED，因此有必要進行ACDC轉換。
為什么傳輸?shù)氖茿C電壓？
可能有人會認為“既然電器使用的是DC，那為什么不一開始就傳輸DC？”
總所周知，電力來自水力發電站、火力發電站、核電站等。這些發電站位于山區或沿海等地區，從這些地區傳輸?shù)绞袇^(qū)，AC電壓更有優勢。
簡而言之，通過以高電壓、低電流方式傳輸AC電壓，可以減少傳輸損耗（能量損耗）。然而，在實際家庭中，由于不能直接使用高電壓，所以需要通過幾個變電站分階段進行變壓（降壓），最后轉換成100V或200V后進入家庭。這些轉換也因AC更簡單，所以傳輸?shù)氖茿C電壓。

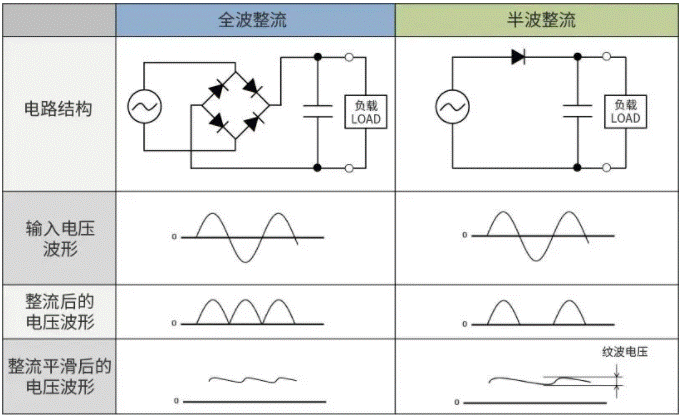

全波整流和半波整流（AC/DC轉換）
將AC（交流電壓）轉換為DC（直流電壓）的整流方式有全波整流和半波整流。兩種情況都利用了二極管的電流正向流通特性來進行整流，唯樣商城在售二極管，型號多樣，原廠授權正品現貨。
全波整流是通過二極管橋式電路結構將輸入電壓的負電壓成分轉換為正電壓后整流成直流電壓（脈沖電壓）。而半波整流是使用一個二極管來消除輸入負電壓成分后整流為直流電壓（脈沖電壓）。之后，利用電容器的充電和放電功能來平滑波形，從而轉換為純凈的直流電壓。因此可以說，與不利用輸入負電壓成分的半波整流相比，全波整流是更具高效率的整流方法。此外，平滑后的紋波電壓根據電容器容量和負載（LOAD）而變化。
全波整流和半波整流在相同的電容器容量和負載條件下，全波整流的紋波電壓更小。紋波電壓越小，穩定性越高、性能越優。
AC/DC轉換方法
AC/DC轉換有變壓器方式和開關方式。
變壓器方式

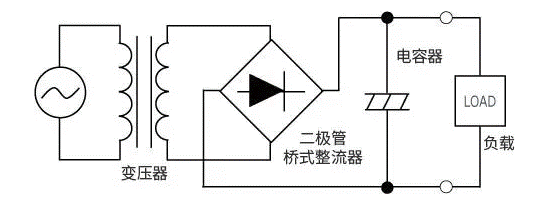

這是普通AC/DC轉換器的變壓器方式電路結構。
【變壓器方式的電路結構示例】
下圖顯示了變壓器方式電壓波形的變化。
變壓器方法首先需要通過變壓器將交流電壓降壓到適當?shù)慕涣麟妷海ɡ纾瑥腁C100V降至AC10V等）。這屬于AC/AC轉換，降壓值由變壓器的繞組比設定。
接下來，通過二極管橋式整流器對經過變壓器降壓的交流電壓進行全波整流，轉換為脈沖電壓。最后，經電容器平滑并輸出紋波小的直流電壓，這是最傳統的AC/DC轉換方法。

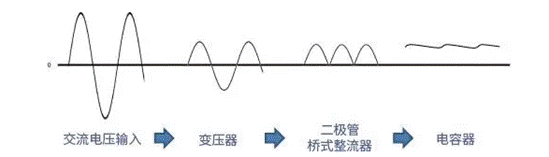

【變壓器方式的波形推移】
開關方式

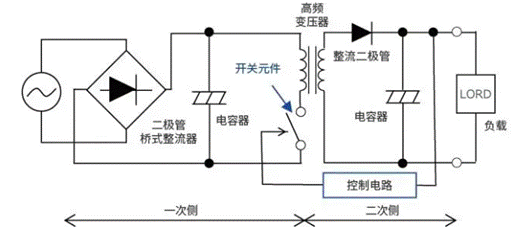

這是普通AC/DC轉換器的開關方式電路結構。
【開關方式的電路結構示例】

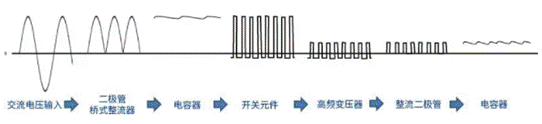

下圖顯示了開關方式電壓波形的變化。
變壓器方式是首先通過變壓器進行AC/AC降壓，而開關方式是直接用二極管橋式整流器對交流電壓進行整流。由于普通家庭的用電電壓為AC100V或AC200V，所以二極管橋式整流器必須具有可承受高電壓的規格。
接下來，用電容器平滑直流電壓（脈沖電壓）。電容器同樣需要耐高壓的電容器。然后，通過開關元件的ON/OFF對直流電壓進行斬波（切割），并經過高頻變壓器降壓后傳送到二次側。此時，斬波波形變?yōu)榉讲ā?/p>
與家用頻率（50/60Hz）相比，開關元件使用的頻率更高（例如，100kHz）。由于高頻工作，所以可以實現變壓器的小型化、輕便化。
【開關方式的波形推移】
在二次側利用整流二極管對方波進行半波整流，之后用電容器對其進行平滑，并輸出直流電壓。
開關方式是利用控制電路控制開關元件，獲得穩定的預期的直流輸出（例如，DC12V）的方式。
與變壓器方式相比，開關方式由開關元件和控制電路組成，電路結構較復雜，但由于基于高頻控制可以使用小型變壓器，所以有助于設備小型化，這是它的一個很大的優點。
反饋控制
何謂反饋控制？
開關式AC/DC轉換器通過確認實際輸出的DC電壓值，并根據該電壓信息對開關元件進行控制，從而確保穩定實現規定的DC輸出。這種確認該輸出電壓值以控制開關元件的機制叫做反饋控制（FB控制）。
【開關方式電路結構示例】
反饋控制的示意圖
開關式AC/DC轉換器通過二極管電橋?qū)C電壓進行整流，再通過電容器實施平滑處理，將AC電壓轉換為DC電壓。然后，通過開關元件對該DC電壓進行斬波（ON/OFF）后，通過高頻變壓器降壓后傳遞到2次側，再利用電容器進行平滑處理，輸出規定的DC電壓（VDC）。
FB控制電路檢測實際輸出的該電壓值是否達到規定的目標電壓值。

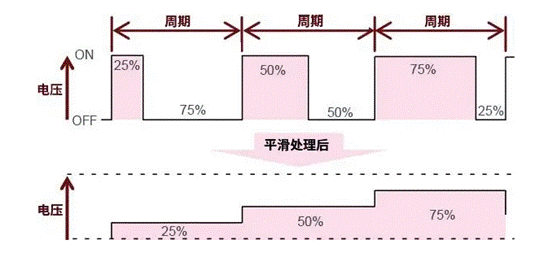

【經過平滑處理的輸出電壓示意圖】
實際輸出電壓值低于目標電壓值時，則會對開關元件進行控制，使ON時間變長。這樣，輸出電壓值就會上升。反之，高于目標電壓值時，則控制ON時間變短。
這樣，反饋控制電路常時對實際輸出電壓值進行確認，并根據該值調整開關元件的ON/OFF時間，確保目標輸出電壓值的穩定。
輕負載模式
何謂輕負載模式？
提高使用較少輸出電流時的效率的技術叫做輕負載模式。在DC/DC轉換器等中也叫脈沖串模式。
開關式AC/DC及DC/DC轉換器通過ON/OFF轉換進行電壓斬波和電容器平滑處理，以穩定提供目標輸出電壓值。但是，這種轉換在ON/OFF時會產生瞬間漏電流（貫通電流）。也就是說，單位時間內的ON/OFF次數越多，漏電流導致的損失越大，效率越低。
周期恒定（PWM控制）時，即使ON/OFF時間比有變化，其次數在單位時間內也是恒定的。因此，自身功耗量也是恒定的，輕負載時這種轉換漏電流造成的損失會導致效率降低。故此，在使用電流少的情況下，通過頻率調制（PFM控制）將周期拉長、變慢，從而減少單位時間內的ON/OFF轉換次數，以減少損失。這種技術就叫做輕負載模式。

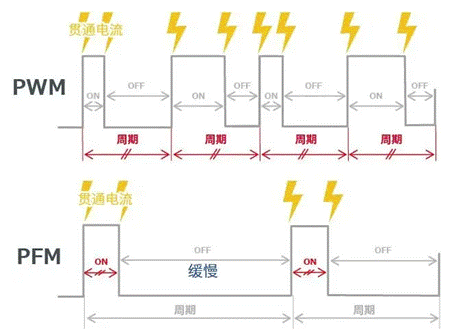

【PWM方式和PFM方式】
根據狀況區分使用PWM和PFM可進一步提高效率，如高負載（使用電流）時使用周期恒定的PWM控制，輕負載（不使用電流）時使用周期變化的PFM控制。
■PWM （脈寬調制）：頻率恒定，通過開關ON從輸入電壓中調取輸出部分的控制方式。
■PFM （脈沖頻率調制）：通過固定ON時間、改變頻率（改變OFF時間）來調取輸出部分的方式。反之，也有固定OFF時間、改變ON時間的方式。
PFM方式根據輸出電流量改變頻率，效率較高，但開關時會不定期發生噪音。這種頻率無法確定的噪音很難消除，要解決噪音，采用頻率恒定的PWM方式更容易操作。
這樣，噪音低的PWM和效率高的PFM可互為補充，高頻率驅動的高負載（噪音發生較多）時采用PWM，電流使用較少的低負載時采用PFM，擇優使用，即可盡可能提高效率。
二、DC/DC轉換器
何謂DC/DC轉換器？

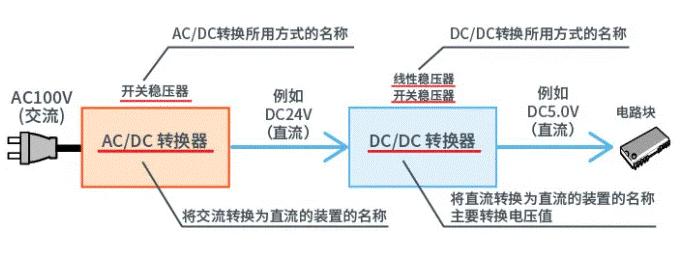

DC/DC轉換器是一種將DC（直流）轉換為DC（直流）的元件，具體是指利用DC（直流）轉換電壓的元件。IC等電子元件各自的工作電壓范圍不同，因此需要轉換為相應的電壓。
生成電壓低于初始電壓的轉換器被稱為"降壓轉換器"；生成電壓高于初始電壓的轉換器被稱為"升壓轉換器"。
名稱說明
DC/DC轉換器是指將直流轉換為直流的裝置的名稱。
它常被稱為線性穩壓器或開關穩壓器等，以轉換方式的名稱命名。

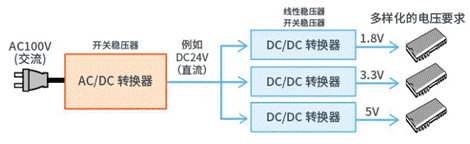

為何需要DC/DC轉換器？
插入插座進行工作的電氣產品需要使用將AC（交流）100V轉換為DC（直流）的"AC/DC轉換器"。這是因為大部分半導體部件只能在DC下工作。整機電路板上搭載的IC等具有各自固有的工作電壓范圍，電壓精度要求也不同。通過電壓不穩的電源等供電會導致誤動作或特性劣化等異常。因此，需使用"DC/DC轉換器"轉換為所需的電壓并實現穩定化。
通過DC/DC轉換器實現電壓穩定的裝置被稱為電壓穩壓器。
電源IC種類
電源IC大致分為線性穩壓器和開關穩壓器兩種。
作為其各自的輸出形式，線性穩壓器僅可降壓輸出比輸入電壓低的電壓。
開關穩壓器則具有自由度，輸出形式包括以下4種：
?降壓輸出比輸入電壓低的電壓
?升壓輸出比輸入電壓高的電壓
?升降壓輸出恒定電壓，與輸入電壓的高低無關
?從正電壓反轉輸出負電壓
而且，開關穩壓器的整流方式有同步整流和非同步整流（二極管整流）。

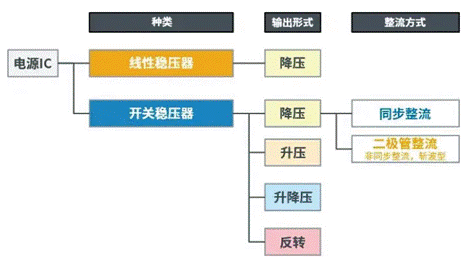

【電源IC種類】
線性穩壓器和開關穩壓器
通過DC/DC轉換器實現電壓穩定的裝置被稱為電壓穩壓器。
按轉換方式，電壓穩壓器分為線性穩壓器和開關穩壓器2種類型。

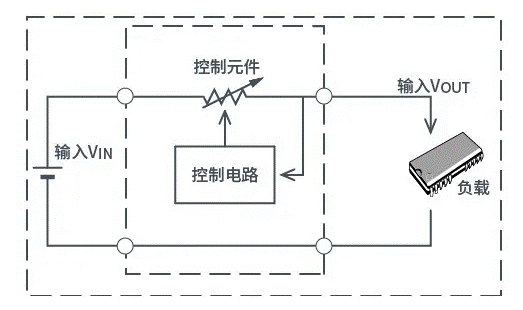

線性穩壓
因工作時輸入與輸出的關系呈線型，故被稱為"線性穩壓器"。
因輸入與輸出間串聯有控制元件，有時也被稱為"串聯穩壓器"。
通過控制元件降壓，因此輸入與輸出的電壓差（降壓程度）越大損耗就越大，效率也越低。因此適用于小功率的電源。
優點：
電路簡單
外接部件少
噪音小
缺點：
效率低
發熱大
僅降壓型轉換器

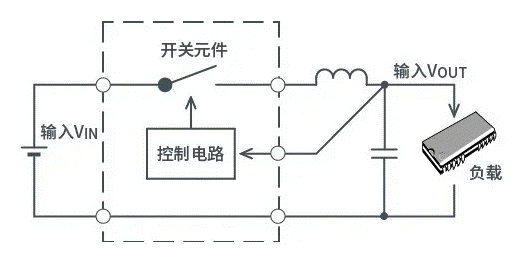

開關穩壓器

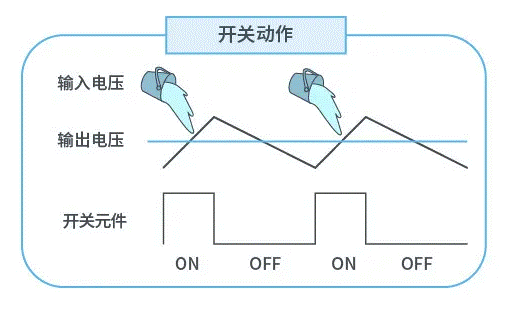

接通開關元件（MOSFET），從輸入端向輸出端供電，直至輸出電壓達到所需電壓。
輸出電壓達到規定值后，開關元件即關閉，不再消耗輸入功率。
通過高速重復這一動作，將輸出電壓調節到規定值。
優點：
效率高
發熱小
可實現升壓/降壓/負電壓的轉換
缺點：
外置部件多
設計困難
噪音大
線性穩壓器的工作原理

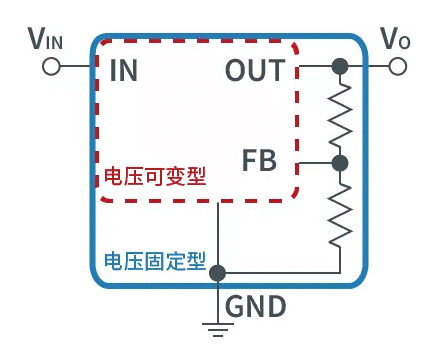

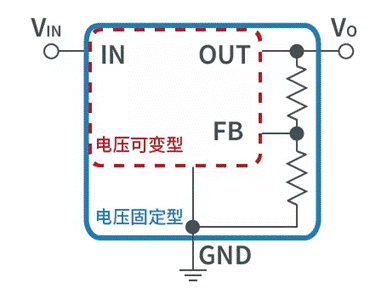

一般的引腳構成
線性穩壓器基本上由VIN （輸入）、VO （輸出）、GND （接地）三個引腳構成。
在輸出可變的線性穩壓器上添加了用于反饋輸出電壓的FB（反饋引腳）。
簡單來說，電壓固定型是內置了電壓可變型的外接電阻的穩壓器。

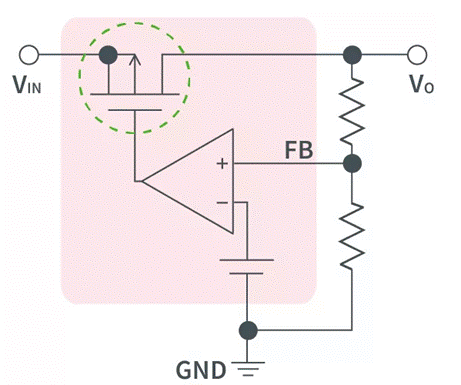

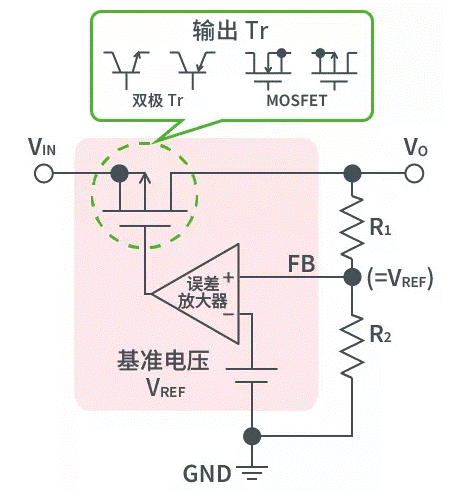

線性穩壓器的內部電路概要如下圖所示。
其工作原理與反相放大電路相同，誤差放大器的非反相引腳（FB）電壓與基準電壓 (VREF) 相同，因此輸出電壓值（VO）由兩個電阻（R1和R2）的阻值比決定。
VO=[ (R1+R2) / R2 ] x VREF
下圖的輸出晶體管為MOSFET，不過也有使用雙極晶體管的產品。
線性穩壓器的分類

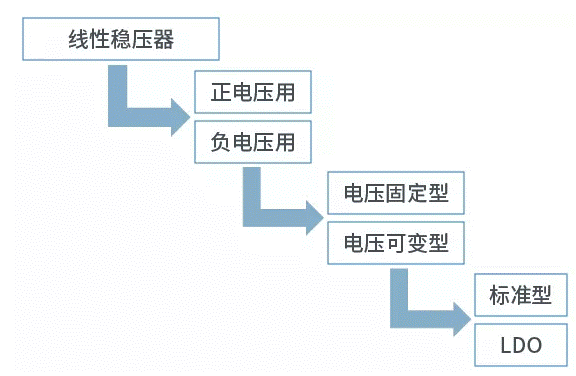

按功能分類
線性穩壓器按功能進行分類時，首先可分為正電壓用和負電壓用兩種。
根據使用電路不同，也有不需要正電源，而需要負電源的產品。
若只有正側電源，則不能處理接地電位以下的電壓，不能將晶體管的輸出引腳的電壓分配至負電平。將控制晶體管裝入負輸出線，從而產生負電壓。
【按功能分類】
其次，還可分為電壓固定型和電壓可變型兩種。固定型由輸入、輸出、GND三個引腳構成，內置有輸出電壓設定用電阻。
可變型為GND基準型時，添加反饋引腳變成四個引腳。可變型中也有無GND引腳的浮動工作型，這種情況為三個引腳。
電壓固定型和電壓可變型之后還可分為標準型和LDO兩種。
LDO是Low Dropout的縮寫，是降低了輸入輸出間電位差的線性穩壓器。標準型的輸入輸出間電位差最低也有約2V，而LDO可控制在1V以下。
何謂LDO？
LDO是Low Dropout的縮寫，是即使較低的輸入輸出間電位差也可進行工作的線性穩壓器。
有時也稱為低損耗型線性穩壓器或低飽和型線性穩壓器。
關于LDO的輸入輸出間電位差并無數值性的定義，一般是指穩壓器穩定工作時最低電位差可控制在1V以下的穩壓器。
例如，對于需要3.3V電源的IC，由于標準型不可制作5V到3.3V電源，因此，需要輸入輸出間電位差較低的LDO。
這樣，LDO在輸出與標準型穩壓器相同的電壓時，也可設定較低的輸入電壓。
通過低電位差工作，可使能量損耗較少，可進行抑制散熱等設計。
壓降
在線性穩壓器的內部，從VIN到VO間加入了晶體管，使此晶體管穩定工作所需的輸入輸出間最低電位差稱為壓降。
輸入輸出間電壓差低于壓降時，晶體管難以維持穩定的工作，輸出電壓會降低。
這樣，為了使含有LDO的線性穩壓器工作，設定了所需的最低輸入電壓值，此時(VO + 壓降) 即為穩壓器的最低工作電壓值。
輸入電壓值 (VIN) 低于最低工作電壓時，輸出電壓不能穩定工作。
（來源：techclass.rohm）
