【導讀】連接器是幾乎任何電子項目中都能見到的零件。了解連接器的選型過程以及選型過程中的注意事項在設計過程中就顯得非常重要。
1連接器選型流程
您肯定不希望在項目接近尾聲時才發現需要增加內容并調整項目以適應此改動，這樣會導致時間和費用成本增加。為了避免這種情況，選擇連接器的流程一定要慎重。

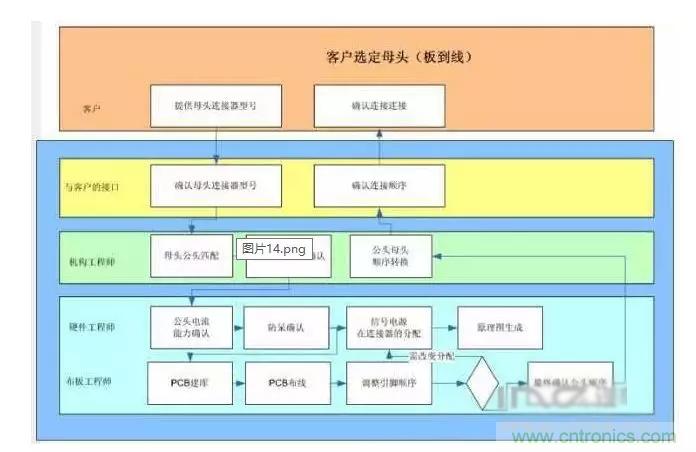

連接器的選型流程大體上需要以下的過程：
1、 機構工程師確認連接器的機械特性（耐溫耐濕耐腐蝕）
2、 硬件工程師計算連接器過電流的能力
3、 確認多連接器是否可以防呆，防止選擇不同連接器選擇同一個型號
4、 硬件確認信號和電源從不同的連接器上走，是否會出現某個連接器懸空模塊內部芯片損壞的情況
5、 確定公頭引腳排列的順序
6、 經軟件轉化后確定母頭的排列順序
7、 轉換完成后，仔細核對電路板與線束連接是否正確
2以上流程中，應特別注意的地方
1、 在設計過程中要注意做插針的順序的時候定義順序要一致。（雙排的插針更容易出錯，因為有循環計數和上下計數兩種不同的方式，建議大家建庫的時候要特別小心）
2、 創建完成后，硬件工程師必須要同建庫的工程師一起確認。
3、 特別是某些形狀和圖紙上需要仔細確認（普通對接插口，則較為容易分析順序）
4、如果不是普通的對接插口，需要注意的是：視圖一定要確認，是從上往下看，還是從下往上看。在同時提供兩張視圖的情況下，做線束的工程師會仔細關注母頭，做印刷電路板的工程師會關注公頭，因為同時有兩張，因此不容易出錯。對于其他情況，如果采用公頭采用插針，使用外殼來構成外殼的時候，就要非常注意插針是沒有方向的，也沒有開始的，只有從母頭轉化成公頭的順序，才能順利完成建庫的工作。一定要注意
3連接器選型中必須考慮的14個注意點
常用連接器種類比較廣泛，從D型連接器到經常用的連接器有12大類。盡管種類眾多，但它的選型都需要遵循以下的14個要點，主要包括有載流量、阻抗匹配、屏蔽、通用性、成本、供貨情況等十四項標準。
1. 載流量：在選擇走電源信號的連接器時候對于連接器的載流量比較關注，要采用降額設計，同時注意引腳之間的絕緣耐壓。
2. 結構尺寸：連接器的外形尺寸是非常重要的，在產品中連接都有一定的空間限制，尤其是單板上連接器，不能與其他部件干涉。根據使用空間、安裝部位選擇合適的安裝方式（安裝有前安裝和后安裝，安裝固定方式有鉚釘、螺釘、卡圈或連接器本身卡銷快速鎖定等）和外形（直式、彎式，T型，圓形，方形）。
3. 阻抗匹配：有些信號有阻抗要求，尤其是射頻信號，對阻抗匹配要求更為嚴格，阻抗不匹配時候會引起信號反射，從而影響信號傳輸。一般信號傳輸對連接器的阻抗沒有特殊要求。
4. 屏蔽：隨著通訊產品的發展，EMC越來越受到重視，選擇的連接器時候需要有金屬外殼，同時線纜需要有屏蔽層，屏蔽層要與連接器的金屬外殼相連接，達到屏蔽效果，也可以采用注塑方法，將插頭部位用銅皮包裹，線纜的屏蔽層與銅皮焊接在一起。
5. 防誤插：防誤插有兩方面：一方面是連接器本身，連接器本身旋轉180度、錯位錯誤連接導致信號錯誤連接，此時需要注意盡可能選擇防誤插連接器，或者通過調整連接器相對位置關系使裝配唯一化；另一方面，出于減少物料種類考慮，幾種信號都采用相同連接器，此時就可能出現將A插頭插到B插頭上去，此時就需要注意，如果出現這樣情況時會引起嚴重后果的時候，必須將A、B接口選擇為不同類型的插座。
6. 可靠性：連接器用來連接信號，因此連接部位要可靠（例如面接觸要優于點接觸，針孔式要優于片簧式等）。
7. 通用性：在連接器的選擇過程中要盡可能選擇通用的物件，尤其同系列產品之間，連接器的選擇具有很強的通用性，減少物料種類，增加數量降低成本，同時降低供貨風險。
8. 使用環境：連接器使用與室外、室內、高溫、高濕、鹽霧、霉菌、寒冷等環境時候，對連接器都有特殊的要求。
9. 鎖定功能：為了放止連接器配合時候出現脫落，保障良好接觸，需要連接器具有鎖定功能。
10. 成本：成本也是選型過程中比較重要的因素，隨著市場競爭的日益激烈，合適的選擇連接器，連接器的自身成本以及加工成本需要綜合考慮。
11. 供貨情況：連接器的供貨會受到多方面因素影響，通用的連接器就要比不通用的連接器供貨情況好，國內生產的要比國外生產的供貨情況好等。
12. 插拔頻率：連接器的插拔都有一定的壽命，插拔次數達到極限之后，連接器的性能就會下降，有些信號接口需要經常插拔時候選擇連接器的時候就要多注意連接器的插拔次數。
13. 帶電考慮：根據常帶電與否，選擇針型或孔型的連接器。
14. 綜合考慮：在選擇連接器的過程中，各種因素之間不是獨立，經常會相互作用，因此我們在連接器選型過程中要綜合考慮，選擇最合適的連接器，選擇的好壞在不同階段將不同程度影響產品。
