【導讀】本文以圖文并茂的形式為大家講解了關于光電耦合器中的開關電源應用電路，對該電路有問題的朋友不妨花上幾分鐘來閱讀本文，加深理解。光電耦合器的應用還有很多種，小編將繼續為大家收集整理更多相關內容。
由于對輸出輸入電信號良好的抑制作用，光電耦合器被大量應用在電子電路設計中，并成為目前種類最多的光電器件之一，因此光電耦合器也有非常多不同的應用電路。在本文當中，小編將為大家介紹關于光電耦合器中的開關電源應用電路。
圖1
對于開關電路，往往要求控制電路和開關電路之間要有很好的電隔離，這對于一般的電子開關來說是很難做到的，但采用光電耦合器就很容易實現了。圖1中（a）所示電路就是用光電耦合器組成的簡單開關電路。
在圖中，當無脈沖信號輸入時，三極管BG處于截止狀態，發光二極管無電流流過不發光，則a、b兩端電阻非常大，相當于開關“斷開”。當輸入端加有脈沖信號時，BG導通，發光二極管發光，則a、b兩端電阻變得很小，相當于開關“接通”。故稱無信號時開關不通，為常開狀態。
圖1中（b）所示電路則為“帶閉”狀態，因為無信號輸入時，雖BG截止，但發光二極管有電流通過而發光，使a、b兩端處于導通狀態，相當于開關“接通”。當有信號輸入時，BG導通，由于BG的集電結壓降在0．3V以下，遠小于發光二極管的正向導通電壓，所以發光二極管無電流流過不發光，則a、b兩端電阻極大，相當于開關“斷開”，故稱“常閉”式。
可見，開關a、b端在電路中不受電位高低的限制，但在使用中應滿足a端電位為正，b端為負，并使U&ab＞3V為好，同時還應注意Uab應小于光電三極管的BVceo。
依據圖1的原理，光電耦合器可以組成如圖1中（a）、（b）等多種形式。

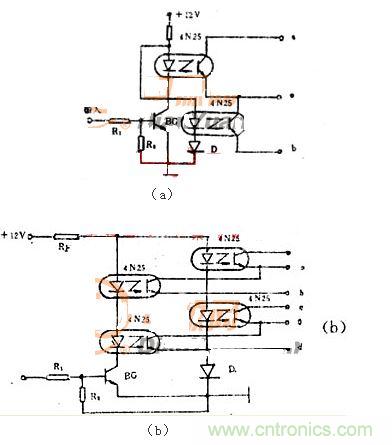

圖2
圖中2（a）為單刀雙擲開關電路，其中外接二極管D的作用，是保證輸入正脈沖信號時“od”組接通，“ob”組關斷。圖2中（b）為雙刀雙擲開關電路，無輸入信號時，BG截止，“ob”與“od”組斷開，“oa”與“oc”組接通；BG導通（即有信號輸入時），“ob”與“od”組接通，而“oa”與“oc”組斷開。它們適于自動控制和遙控設備中使用。
