【導讀】越來越多的手機支持NFC功能。目前各個品牌的手機生產商（蘋果，華為，小米，三星，聯想等）生產的旗艦機和中高端機都支持NFC功能。手機里面現成 的， 能給NFC模塊供電的電壓是電池電壓。但是電池電壓在充滿電以后，輸出電壓會隨著客戶的使用越來越低。從4.35V一直降到3V左右。而NFC模塊的可靠工作范圍和其供電電壓有很大的關系，供電電壓越低，可靠工作范圍越窄。因此，如果直接拿手機內置電池給NFC模塊供電，那么NFC模塊的性能會隨著電池電量的減少而越來越差， 大大影響了用戶體驗。
如果將電池電壓通過一個DC-DC升壓變換器轉換到一個固定的電壓（5V或 5.2V）給NFC模塊供電，那么即使電池電壓降得很低，DC-DC升壓變換器的輸出能保持始終不變，NFC模塊就能一直穩定工作，用戶在使用NFC功能的時候就不會因為電池電量的減小而受到影響。圖1給出了DC-DC升壓變換器給NFC模塊供電的示意圖。

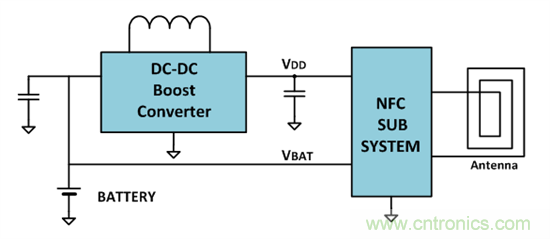

圖1. DC-DC升壓變換器給NFC模塊供電的示意圖
德州儀器的TPS61256A和TPS6125X 系列升壓變換器的輸入電壓范圍是2.3V到4.8V，輸出電壓有5V，5.2V等幾檔可選，靜態功耗低、效率高、外圍電路簡單，正好適合于給NFC模塊供電。但是給手機里面的NFC模塊供電的電源芯片還有一個重要的指標，就是低輻射噪聲，如果電源芯片的輻射噪聲大，會干擾到手機的正常通訊，也會干擾到NFC模塊的正常工作。下面我們來看一下TPS61256A輻射噪聲的測試結果。
TPS61256A的輻射噪聲測試結果
圖2給出了用于輻射測試的升壓變換器TPS61256A的原理圖和參數。輸入電壓是3.6V, 輸出電壓是芯片默認電壓5V。電感感量是1uH，輸入電容的有效值是2.8uF，輸出電容的有效值是7uF。輸入和輸出沒有加任何額外的諸如像磁珠之類的濾波器。測試用的PCB板 是TPS6125x的評估板，也就是將TPS61256A直接焊在TPS6125x的評估板上作的測試。測試標準是CISPR22 Class B。

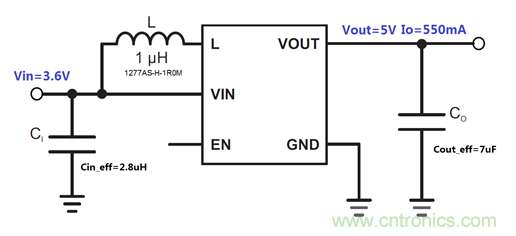

圖2. TPS61256A的原理圖和參數
圖3 給出了TPS61256A輻射噪聲的測試結果。我們可以看到即使不加任何濾波器，用普通的四層板就可以通過CISPR22 Class B等級的輻射測試。在700MHZ到1GHZ這段手機通訊頻段的輻射噪聲非常小，因此TPS61256A非常適合給手機里的NFC模塊供電。

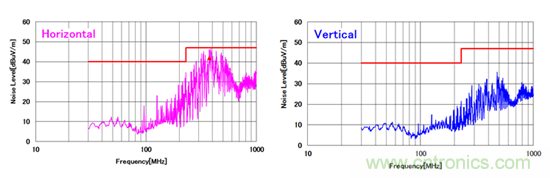

圖3. TPS61256A輻射測試結果
德州儀器的TPS61256A和TPS6125X 系列升壓變換器不僅靜態功耗低、效率高、外圍電路簡單，而且有很低的輻射噪聲。不僅可以給NFC模塊供電，也適用于耳機，USB OTG 等產品。如果您感興趣的話， 可以到TI網站下載用戶手冊作參考。
