【導讀】現代生活日新月異，人們一刻也離不開電。在用電過程中就存在著用電安全問題，在電器設備中，例如電機、電纜、家用電器等。它們的正常運行之一就是其絕緣材料的絕緣程度即絕緣電阻的數值。當受熱和受潮時，絕緣材料便老化，其絕緣電阻便降低，從而造成電器設備漏電或短路事故的發生。
為了避免事故發生， 就要求經常測量各種電器設備的絕緣電阻。判斷其絕緣程度是否滿足設備需要。普通電阻的測量通常有低電壓下測量和高電壓下測量兩種方式。而絕緣電阻由于一般數值較高（一般為兆歐級），在低電壓下的測量值不能反映在高電壓條件下工作的真正絕緣電阻值。接下來賢集網小編來為大家介紹絕緣電阻測試方法、測試注意事項、電阻值的影響因素、測量結果及符合性判定、和接地電阻的區別。
絕緣電阻測試方法
兆歐表有三個接線柱，上端兩個較大的接線柱上分別標有“接地”（E）和“線路”（L），在下方較小的一個接線柱上標有“保護環”（或“屏蔽”）（G）。
1、線路對地的絕緣電阻
①將兆歐表的“接地”接線柱（即E接線柱）可靠地接地（一般接到某一接地體上），將“線路”接線柱（即L接線柱）接到被測線路上，如下圖所示。
②連接好后，順時針搖動兆歐表，轉速逐漸加快，保持在約120轉/分后勻速搖動，當轉速穩定，表的指針也穩定后，指針所指示的數值即為被測物的絕緣電阻值。
③實際使用中，E、L兩個接線柱也可以任意連接，即E可以與接被測物相連接，L可以與接地體連接（即接地），但G接線柱決不能接錯。

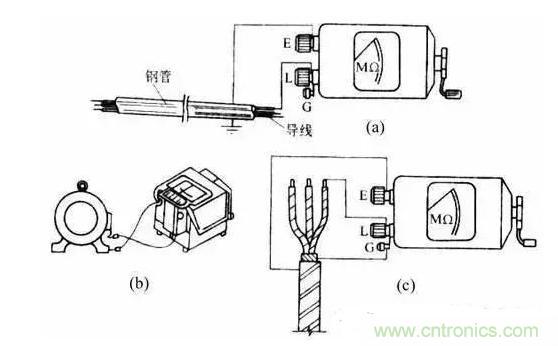

注：（a）測量線路的絕緣電阻；（b）測量電動機絕緣電阻；（c）測量電纜絕緣電阻。
2、測量電動機的絕緣電阻
將兆歐表E接線柱接機殼（即接地），L接線柱接到電動機某一相的繞組上，如上圖所示，測出的絕緣電阻值就是某一相的對地絕緣電阻值。
3、測量電纜的絕緣電阻
測量電纜的導電線芯與電纜外殼的絕緣電阻時，將接線柱E與電纜外殼相連接，接線柱L與線芯連接，同時將接線柱G與電纜殼、芯之間的絕緣層相連接，如上圖c所示。
絕緣電阻的測試注意事項
1、實驗前首先應將被試物的一切電源連線斷開，并將被試設備短路接地，充分放電，然后拆除一切外部連線，方可進行試驗。
2、將被試物絕緣表面擦拭干凈；如被試物內有可燃性氣體應放盡，以免引起爆炸。
3、根據被試物的電壓等級選擇適用的絕緣電阻表。
4、試驗用的引線絕緣不良會嚴重影響測試結果，必須引起注意。
5、將絕緣電阻表安放在適當位置，有水平儀的兆歐表應調好水平。
6、被試物出線接于絕緣電阻表的“線”（L）柱上，被試物的接地端應與絕緣電阻表的“地”（E）柱連接，并與接地網相連。
7、用恒定速度搖動絕緣電阻表把手，盡量保持120r/min
8、絕緣電阻表針初始時指示較低，以后逐漸上升，待指示穩定后（如表針長時間不穩定可取1min），讀取數值。
9、試驗結束時應先斷開“線路”端至被試物的連線，然后才可停止絕緣電阻表，以免被試物電容電流倒沖而燒壞絕緣電阻表。在試驗電纜、電容器和大容量變壓器時這一點尤其重要。
10、試驗結束后，被試物接地放電。
11、在有感應電壓的線路上（同桿架設的雙回路或單回路與另一線路有平行段）測量絕緣時，必須將另一回線路同時停電，方可進行測試。雷電時，嚴禁測量線路絕緣。電壓較高、線路較長的送電線路，即使附近沒有平行的帶電線路，由于靜電積累，也有感應電壓，如沒有安全保障不可進行絕緣電阻測試。
12、如果被試設備在戶外很高的架構上（例如測試35KV以上的變流器絕緣電阻），使用的試驗引線可能很長，這時要注意將試驗引線固定好，以免試驗時引線被風刮到鄰近的帶電設備上造成重大短路事故。
絕緣電阻值的影響因素
一、溫度的影響
運行中的電力設備其溫度隨周圍環境變化，其絕緣電阻也是隨溫度而變化的。一般情況下，絕緣電阻隨溫度升高而降低。原因在于溫度升高時，絕緣介質內部離子、分子運動加劇，絕緣物內的水分及其中含有的雜質、鹽分等物質也呈擴散趨勢，使電導增加，絕緣電阻降低。這與導體的電阻隨溫度的變化是不一樣的。不同的電力設備及不同材料制成的電力設備，其絕緣電阻隨溫度的變化也不一樣，現場測童也很難保證在完全近似的溫度下進行。為了進行試驗結果比較，有關單位曾給出一些設備的溫度換算系數，但由于設備的陳舊程度、干燥程度，使用的測溫方法等影響因素很多，很難得出一個準確的換算系數。因此實際測量絕緣電阻時，必須記錄試驗溫度（環境溫度及設備本體溫度），而且盡可能在相近溫度下進行測量，以避免溫度換算引起的誤差。
二、濕度和電力設備表面臟污的影響
電力設備周圍環境濕度的變化及空氣污染造成的表面臟污對絕緣電阻影響很大?？諝庀鄬穸仍龃髸r，絕緣物表面吸附許多水分，使表面電導率增加，絕緣電阻降低。當絕緣物表面形成連通水膜時，絕緣電阻更低。如雨后測得一組220kV磁吹避雷器的絕緣電阻僅為2000MΩ；當屏蔽掉其表面電流時，絕緣電阻為1000MΩ以上；第二天下午晴天，在表面干燥狀態下測量其絕緣電阻也在1000MΩ以上。電力設備的表面臟污也使設備表面電阻大大降低，絕緣電阻顯著下降。根據以上兩種情況，現場測量絕緣電阻時都必須用屏蔽環消除表面泄漏電流的影響或烘干、清擦干凈設備表面，以得到真實的測量值。
三、殘余電荷的影響
大容量設備運行中遺留的殘余電荷或試驗中形成的殘余電荷未完全放盡，會造成絕緣電阻偏大或偏小，引起測得的絕緣電阻不真實。殘余電荷的極性與兆歐表的極性相同時，測得的絕緣電阻將比真實值增大；殘余電荷的極性與兆歐表的極性相反時，測得的絕緣電阻將比真實值減小。原因在于極性相同時，由于同性相斥，兆歐表輸出較少電荷；極性相反時，兆歐表要輸出更多電荷去中和殘余電荷。為消除殘余電荷的影響，測量絕緣電阻前必須充分接地放電，重復側量中也應充分放電，大容量設備應至少放電5min。如一大容量變壓器，充分放電后第一次測得其尸個繞組的絕緣電阻為4000MΩ，第二次再測同一繞組（未充分放電），絕緣電阻為5000MΩ，宛分放電10min后第三次測量，其絕緣電阻為4000MΩ。
絕緣電阻測量結果及符合性判定
電機在熱態下的絕緣電阻要低于冷態絕緣電阻，標準中對不同的電機規定不同的絕緣電阻最低限定值。
一、熱態絕緣電阻
普通用途電機絕緣電阻。電機繞組熱狀態下所測得的絕緣電阻值不應小于式（1）的值。
式中：
RM—電機繞組的絕緣電阻，單位MΩ；
U——電機的額定電壓，單位V；
P—電機的額定功率；直流電機及交流電動機其單位為kW，對交流發電機為kVA，對調相機，則為kvar。
強制性標準GB 14711規定，若式（1）計算所得數值小于0.38MΩ時，則應以0.38MΩ作為最小修正限定值。
1、小功率電動機絕緣電阻考核標準。在GB5171中規定，小功率電動機繞組的絕緣電阻在熱態時應≥1MΩ，常態下不低于20MΩ。
2、熱帶型電機絕緣電阻考核標準。GB12351中規定，熱帶型電機繞組的絕緣電阻在熱態時不應小于下述規定數值：
小功率電動機：0.5MΩ。
除小功率電動機外，機座號在630以下的濕熱帶交流電機和電樞直徑在990mm及以下的濕熱帶直流電機（簡稱中小型濕熱帶電機）。
①定子電壓≥3000V的電機和感應電壓≥110V-3000V的外充殼護等級為IP22及以上至IP44以下的電機（簡稱防護電機），式（1）所求數值的2倍，但最低為0.38MΩ。
②額定電壓110V~3000V的外殼防護等級為lP44以上的電機（簡稱封閉式電機），式（1）所求數值的3倍，但最低為0.38MΩ。
3、中小型干熱帶電機：按式（1）所求數值，但最低為0.38MΩ。
二、冷態絕緣電阻
1、普通用途電機
GB14711規定，對低壓電機（交流1000V及以下，直流1500V及以下），應不小于5MΩ，對高壓電機，應在相應的技術條件中規定。一般情況下，溫度越高，絕緣電阻越小。下面給出冷、熱態絕緣電阻換算公式供參考。
式(2)中RMC—冷態絕緣電阻考核值，MΩ；
te—電機絕緣熱分級溫度，如B級絕緣95℃、F級絕緣115℃；
t—測量時繞組溫度（℃），一般采用環境溫度；
U—電機額定電壓，V。
小功率電動機的考核標準：
在GB/T5171中規定，小功率電動機繞組的絕緣電阻在冷態時應≥20MΩ。
三、絕緣電阻吸收比
吸收比KM是測量絕緣電阻時，試驗電壓施加60s時的測量值RM60s。與施加15s時的測量值RM15s之比，符合式（3）為合格。
四、絕緣電阻極化指數（PI）
極化指數（Pl)是測量絕緣電阻時，試驗電壓施加10min時的測量值RM10min與施如1min時的測量值RM10min之比，符合式（4）為合格。
絕緣電阻和接地電阻的區別
1、絕緣電阻

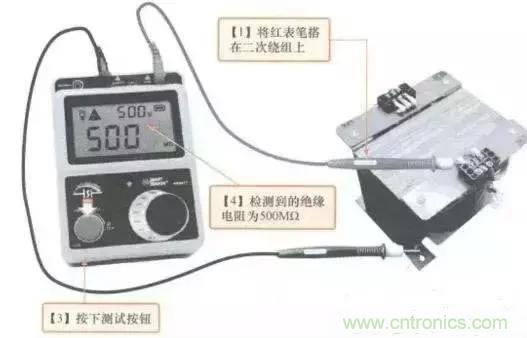

絕緣電阻是測試電線電纜相間、層間以及中性點之間的絕緣程度，測試數值越高，絕緣性能越好，絕緣電阻的測量可以采用DMG2672電子兆歐表進行測量。
2、接地電阻
接地電阻是電氣設備依靠大地連接成同電位的一種方法，是反應導線或防雷引下線與大地接觸的緊密程度，接地電阻值的大小是保證人身安全的一種有效措施，接地電阻的是否合格的測量可以采用DER2571數字接地電阻測試儀進行測量。
以上是小編為大家介紹的絕緣電阻測試方法、測試注意事項、電阻值的影響因素、測量結果及符合性判定、和接地電阻的區別。要知道，絕緣電阻測試非常重要，通過測試系統中不同組件的絕緣電阻（變壓器、開關裝置、導線、馬達），技術員就可以隔離并修復發生故障的部件。技術員利用測試來檢驗導線和地或者相鄰導線之間的高絕緣電阻，兩個常見的例子就是測試馬達繞組和馬達底座之間的絕緣，以及檢查相導體和搭鐵線/機籠之間的電阻。在給系統加電之前，利用絕緣測試驗證它是健全的，能夠改善系統的性能；絕緣測試能夠發現制造工藝問題和設備缺陷，而這些問題在設備發生故障之前一般是發現不了的。在歐盟，該項測試是強制性的，即使對最小的民用系統也是如此。
